Creazione di un riquadro di controllo della geometria

Un riquadro di controllo della geometria è un riquadro rettangolare diviso in due o più sezioni.

Può essere associato ad oggetti di disegno, note, quote lineari, diametro, raggio e quote angolari e al testo di tali annotazioni.

Creazione di un riquadro di controllo della geometria

1. Selezionare Simboli > Riquadro di controllo della geometria .
2. Selezionare lo spigolo di un oggetto o il testo di una quota o nota.
3. Se è stato selezionato il testo di una quota o nota, andare al passaggio 7.
4. Fare clic sulla posizione del punto iniziale.
5. Fare clic per posizionare la direttrice.
6. Effettuare una delle seguenti operazioni:
   • Fare clic sul segno di spunta o premere Enter per posizionare il riquadro di controllo della geometria.
   • Fare clic per creare una linea di piega nella direttrice, quindi fare clic sul segno di spunta o premere Enter per posizionare il riquadro di controllo della geometria.
7. Nella finestra di dialogo Riquadro di controllo della geometria, aggiungere tolleranze e simboli.
8. Selezionare OK.

Nota Per le tolleranze, è possibile immettere caratteri alfanumerici personalizzati oppure utilizzare l'elenco a discesa per selezionare uno dei caratteri disponibili nella tavolozza dei simboli. I caratteri disponibili sono definiti dalle norme di disegno ASME e ISO.

Creazione di una direttrice di identificazione della superficie

Nota L'indicazione della superficie è disponibile solo per lo standard ISO.

1. Selezionare Simboli > Riquadro di controllo della geometria .

2. Selezionare lo spigolo di un oggetto.

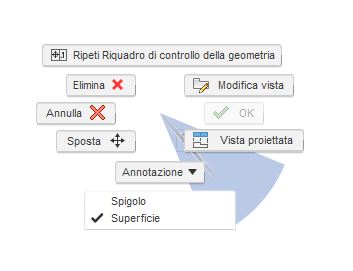

3. Fare clic con il pulsante destro del mouse per attivare il menu Contrassegno, quindi selezionare Superficie.



4. Fare clic per definire il punto iniziale.

5. Fare clic per posizionare la direttrice.

6. Fare clic sul segno di spunta o premere Enter per posizionare il riquadro di controllo della geometria.

7. Nella finestra di dialogo Riquadro di controllo della geometria, aggiungere note e simboli.

8. Selezionare OK.

Modifica di un riquadro di controllo della geometria

1. Fare doppio clic su un riquadro di controllo della geometria esistente.

   Viene visualizzata la finestra di dialogo Riquadro di controllo della geometria.

2. Modificare l'identificatore.

3. Fare clic su Chiudi.

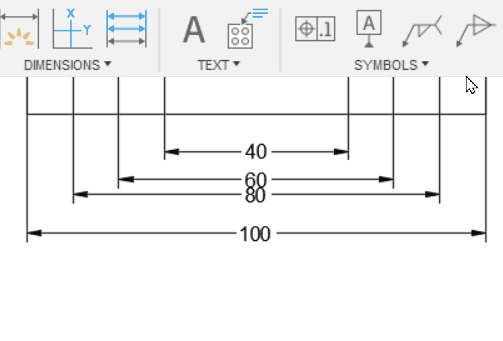

Spostamento di un riquadro di controllo della geometria

1. Fare clic su un riquadro di controllo della geometria esistente.
2. Utilizzare i grip grigi per spostarlo.

Nota Il Riquadro di controllo della geometria associato al testo di una quota o di una nota non può essere spostato da solo. È necessario spostare l'annotazione.

Suggerimenti

• Il Riquadro di controllo della geometria è sempre perpendicolare alla linea di estensione dello spigolo o della superficie a cui fa riferimento. Tutti i successivi segmenti di direttrice sono orizzontali o verticali.

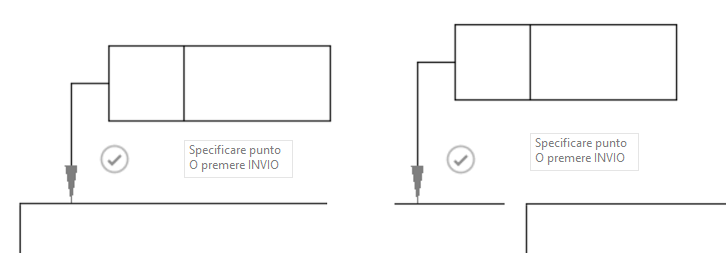

• Specificare un punto iniziale all'interno delle estensioni dello spigolo selezionato per creare una direttrice che si estende direttamente dallo spigolo. In alternativa, selezionare un punto iniziale oltre le estensioni dello spigolo per creare un'estensione della superficie.



• Quando si seleziona il testo di un'annotazione esistente, l'anteprima del simbolo viene posizionata automaticamente sotto il testo selezionato, allineata in base all'allineamento del testo selezionato. Quando viene posizionato, il Riquadro di controllo della geometria viene associato al testo dell'annotazione. Ciò significa che il simbolo non è dissociato e che si sposta o si aggiorna quando l'annotazione viene spostata o aggiornata.
