Attività 5: creazione di numeri di riferimento e testo

In questa attività si apprenderà come effettuare le operazioni seguenti:

• Creare numeri di riferimento nella vista ombreggiata.
• Aggiungere testo al disegno.

Prerequisiti

• Attività 4 completata.

Passaggi

1. Creare numeri di riferimento nella vista ombreggiata.

   I numeri di riferimento vengono visualizzati sul foglio e fanno riferimento ai componenti. I numeri nei numeri di riferimento corrispondono ai numeri Elemento per ogni componente nell'elenco parti.

   1. Nella barra degli strumenti Tabelle, fare clic su Numero di riferimento.



      Il comando Numero di riferimento si trova nell'elenco a discesa Tabelle.

   2. Nella Vista ombreggiata, selezionare uno spigolo di un componente (come mostrato nell'immagine sottostante).

   3. Fare clic per posizionare il numero di riferimento.

   4. Selezionare uno spigolo del secondo componente nella vista ombreggiata (come mostrato nell'immagine sottostante).

   5. Fare clic per posizionare il numero di riferimento.

   6. Fare clic su Chiudi per completare il comando Numero di riferimento.

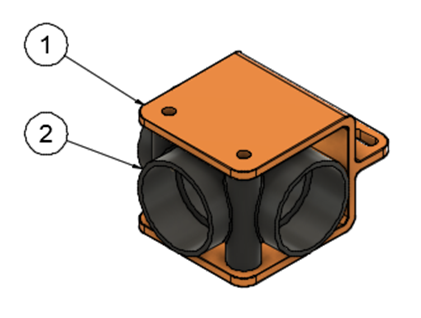

      I numeri di riferimento nella vista ombreggiata.

2. Aggiungere testo al disegno.

   Il comando Testo consente di creare un oggetto di testo per etichettare parti di un disegno, fornire specifiche o aggiungere annotazioni e note.

   1. Nella barra degli strumenti Testo, fare clic su Testo.



      Il comando Testo si trova sotto l'elenco a discesa Testo.

   2. Selezionare due angoli nell'angolo in alto a sinistra del foglio per creare una casella di testo.

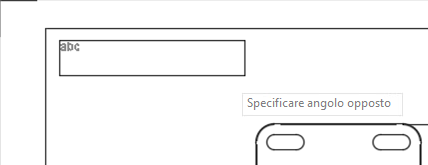

      Selezione di due angoli nell'angolo in alto a sinistra del foglio.

   3. Digitare il testo seguente nella casella di testo:

      NOTE

      1.TUTTE LE MISURE SONO IN POLLICI

   4. Nella finestra di dialogo Testo, assicurarsi che l'opzione Altezza sia impostata su 0.12 in e che l'opzione Numerazione sia selezionata.

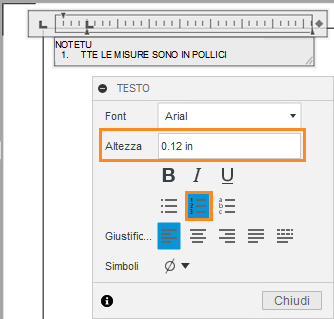

      La finestra di dialogo Testo.

   5. Fare clic su Chiudi per completare il comando Testo.

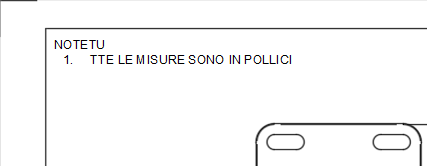

      Il testo nell'angolo in alto a sinistra del foglio.

Riepilogo dell'attività 5

In questa attività si è appreso come effettuare le operazioni seguenti:

• Creare numeri di riferimento nella vista ombreggiata.
• Aggiungere testo al disegno.
