Snap ad oggetto (area di lavoro Disegno)
Specificare punti precisi sugli oggetti.
Gli snap ad oggetto consentono di specificare punti precisi sugli oggetti ogni volta che viene richiesto di specificare un punto durante l'esecuzione di comandi quali Quota, Vista in sezione, Sposta e così via.

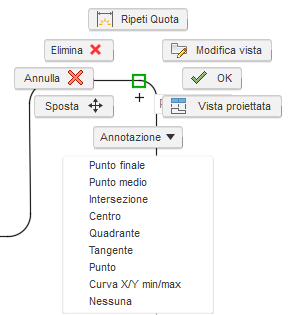

È possibile accedere agli snap ad oggetto tramite il menu comandi frequenti (accessibile facendo clic con il pulsante destro del mouse).
Di seguito viene riportata la descrizione dei singoli snap ad oggetto:
| Snap ad oggetto | Descrizione |
|---|---|
| Punto finale | Specifica il punto finale di uno spigolo. |
| Punto medio | Specifica il punto medio di uno spigolo. |
| Intersezione | Specifica l'intersezione di due spigoli. |
| Centro | Specifica il punto centrale di uno spigolo circolare o di un arco. |
| Quadrante | Specifica il quadrante di uno spigolo circolare o di un arco. |
| Tangente | Specifica il punto tangente su uno spigolo circolare o di un arco. |
| Punto | Specifica un punto all'interno della geometria dello schizzo (geometria di riferimento). |
| Curva X/Y min/max | Specifica il punto più lontano (orizzontale o verticale) di un bordo curvo. |

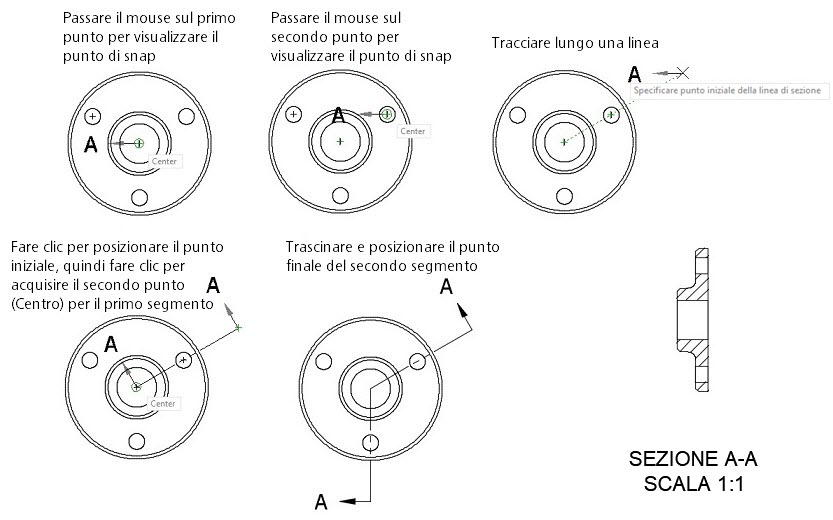

Nota: Per individuare punti precisi, utilizzare il puntamento con snap ad oggetto. Posizionare il cursore su una posizione di snap ad oggetto e trascinarlo lungo una linea.
Suggerimento

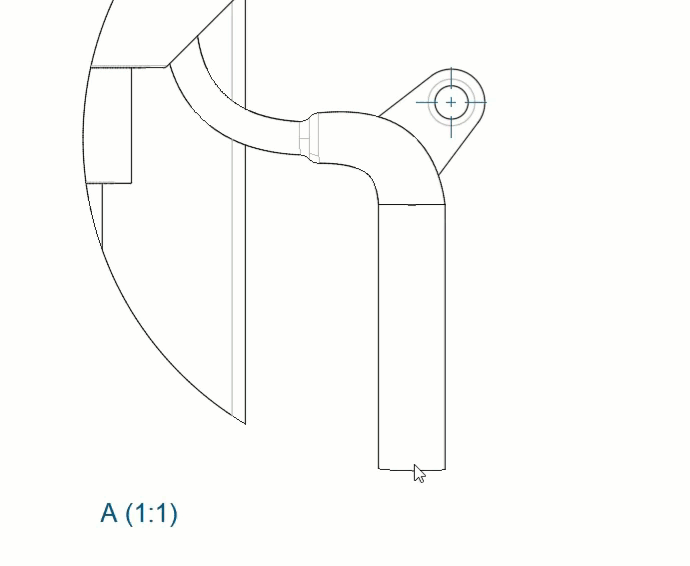

Quando si posizionano le quote, utilizzare lo snap Curva X/Y min/max per quotare il punto più lontano di uno spigolo curvo.
