È possibile includere schizzi di un progetto in un disegno o creare un disegno che documenti un progetto contenente solo schizzi.

Gli schizzi del progetto vengono visualizzati nel nodo di riferimento.

Progetti che includono componenti e schizzi 3D

Quando si crea un disegno per un progetto che contiene sia componenti 3D che schizzi, gli schizzi vengono visualizzati nel browser, ma per default sono nascosti. Se si desidera visualizzare uno schizzo in una vista di base, è necessario:

• Attivare/disattivare la visibilità dello schizzo.
• Orientare la vista di base per visualizzare il piano dello schizzo.

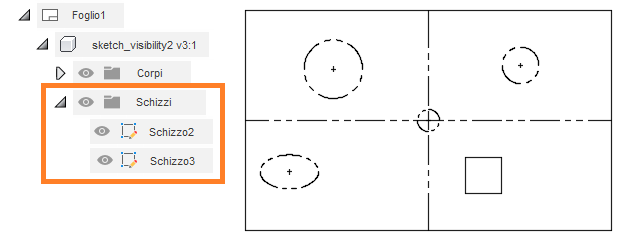

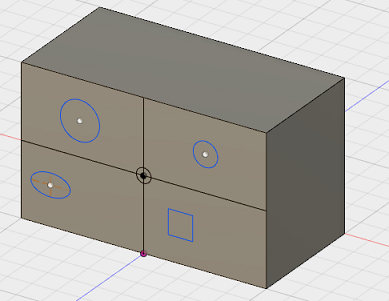

Ad esempio, l'impostazione Orientamento della vista di base deve essere impostata su Fronte per il seguente schizzo:

Progetti che contengono solo schizzi

Quando si crea un disegno per un progetto che contiene solo schizzi, gli schizzi vengono visualizzati nel browser e sono visibili per default. Se si desidera visualizzare uno schizzo in una vista di base, è necessario:

• Orientare la vista di base per visualizzare il piano dello schizzo.

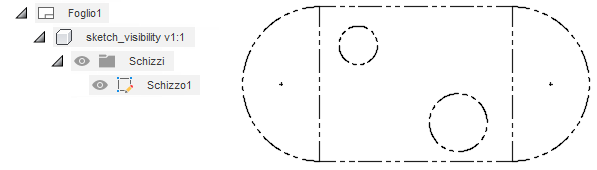

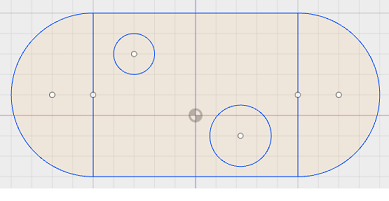

Ad esempio, l'impostazione Orientamento della vista di base deve essere impostata su In alto per il seguente schizzo:
