Attività 6: selezione di componenti sul lato inferiore di una scheda

In questa attività si apprenderà come selezionare i componenti sul lato inferiore di una scheda per visualizzarne i dettagli nel gruppo Verifica. Ciò consente di identificare rapidamente i componenti e le relative proprietà sui diversi layer della scheda.

Prerequisiti

• Attività 5 completata.

Passaggi

1. Nel gruppo Gestione progettazione, scheda Browser, elenco a discesa Vista, selezionare Componenti.

2. Nell'elenco Gruppi di componenti, fare clic su Componenti lato inferiore.

   Nota: Per qualsiasi componente selezionato, è possibile visualizzare i relativi dettagli nel gruppo Impostazioni, nel gruppo Proprietà di Componenti.

3. Nell'elenco Componenti è possibile visualizzare l'intervallo dei componenti inferiori. Fare clic su uno o più componenti per aumentare lo zoom nell'area grafica.



   Nota: Le etichette dei nomi vengono scritte al contrario perché vengono stampate sul lato inferiore della scheda.

4. Fare clic sul gruppo Filtro di selezione.

5. Nel gruppo Tipi, fare clic su Componente e nel gruppo Layer, fare clic su Inferiore.

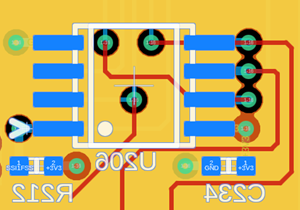

6. Sulla scheda di circuito, tracciare un riquadro di selezione attorno ad un'area di interesse. I componenti sul lato inferiore sono evidenziati con contorni bianchi e piazzole blu.



   Nota: I componenti vengono visualizzati anche nel gruppo Verifica, nell'elenco Oggetti selezionati. Se si effettua la sezione nell'elenco, le proprietà vengono visualizzate nel gruppo Proprietà di Componente soprastante.



Riepilogo dell'attività 6

In questa attività si è appreso come utilizzare il filtro di selezione per selezionare i componenti sul layer inferiore della scheda. In questo modo, è possibile visualizzare i relativi dettagli nel gruppo Verifica.
