Attività 5: utilizzo di segnali su una scheda di circuito

In questa attività si apprenderà come esaminare i segnali sulla progettazione di una scheda di circuito. Ciò consente di verificare la lunghezza e le proprietà dell'airwire.

Prerequisiti

• Attività 4 completata.

Passaggi

1. Nella progettazione schematica SmartMeter del progetto SmartMeter, fare clic su Progettazione > Cambia > Passa a documento PCB. Viene visualizzata la scheda Progettazione PCB di SmartMeter.

2. Nel gruppo Gestione progettazione, nella scheda Browser, selezionare Segnali dall'elenco a discesa Vista, quindi fare clic su default nel gruppo Classi di rete.

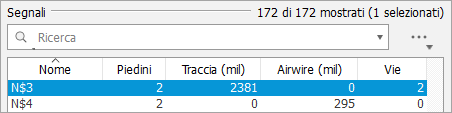

3. Nell'elenco Segnali, selezionare N$3. Verificare che il segnale sia evidenziato nell'area grafica. Nella colonna Traccia dell'elenco Segnali viene visualizzato il valore di lunghezza 2381 mil (2.381 pollici) e 0 mil nella colonna Airwire.



   Nota: Aumentare lo zoom fino a visualizzare le etichette N$3 sui fili. Seguire il segnale da un filo lato inferiore blu, attraverso una via fino ad un filo superiore rosso, attraverso un'altra via fino ad un altro filo con parte inferiore blu.



4. Nell'elenco Segnali, selezionare N$4 per controllare tutte le proprietà dell'airwire.

   1. L'elenco qui mostra 0 mil nella colonna Tracce, ma una lunghezza di 295 mil (0.295 poll.) nella colonna Airwire. L'airwire segnale verrà mostrato come rettangolo di selezione bianco ingrandito nell'area grafica.

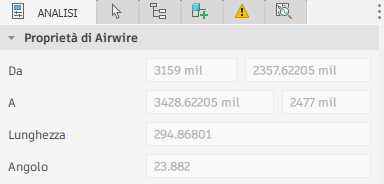

   2. Nel gruppo Verifica, gruppo Proprietà di Airwire, prendere nota delle coordinate Da e A per l'airwire, della lunghezza e dell'angolo.



      Nota: Analogamente alle reti sulla progettazione schematica, è possibile controllare le coordinate Da e A posizionando il puntatore sui punti finali. Verificare i valori visualizzati nella parte superiore dell'area di lavoro Progettazione.

5. Utilizzare Trasformazione rapida in pista multipla per instradare i segnali da IC1 ad IC2

   1. Fare clic su Progettazione > Trasformazione rapida in pista > Trasformazione rapida in pista multipla .

   2. Fare clic e tenere premuto il pulsante del mouse per disegnare una linea attraverso il gruppo di quattro piazzole su un lato di IC1.



   3. Fare clic con il pulsante destro del mouse su uno degli airwire per eseguire la trasformazione in pista di quattro segnali.



   4. Fare clic su Fatto o premere ESC.

Riepilogo dell'attività 5

In questa attività si è appreso come esaminare i segnali nella progettazione di PCB. Sono state controllate la lunghezza di un segnale, la lunghezza dell'airwire e le proprietà dell'airwire. È stata utilizzata, inoltre, la Trasformazione rapida in pista multipla per eseguire la trasformazione in pista dei segnali.
