Attività 3: spostamento dei componenti

In questa attività si apprenderà come spostare i simboli correlati dei componenti nell'area grafica in base al valore della loro posizione nella progettazione schematica. Ciò consente di allineare i componenti verticalmente o orizzontalmente.

Prerequisiti

• Attività 2 completata.

Passaggi

1. Nel gruppo Gestione progettazione, nella scheda Browser, fare clic su Foglio 1/4.

2. Nell'elenco a discesa Vista, selezionare Componenti.

3. Quindi, nella casella di ricerca dei componenti, immettere C*

4. Tenere premuto CTRL e fare clic su C228, C222, C229 e C224 nell'elenco. I condensatori vengono evidenziati nel riquadro nero nell'area grafica.

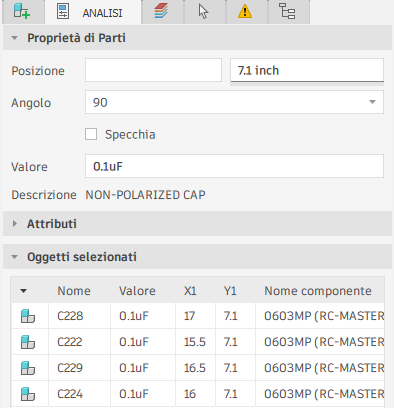

5. Nel gruppo Verifica, nel gruppo Proprietà di Parti, osservare il valore della posizione condivisa di 7.1 pollici. Si tratta di un valore Y che indica l'allineamento verticale. Ciò è visibile anche nel gruppo Oggetti selezionati, nella colonna Y1.



6. Nel gruppo Proprietà di Parti, modificare il valore della posizione in 7.2 pollici e premere INVIO. Osservare come tutti e quattro i condensatori si spostano verso l'alto nell'area grafica.

7. Fare clic su Annulla per annullare la modifica.

   Nota: In alternativa, è possibile modificare il valore dell'angolo a 180, quindi riportarlo a 90.

Riepilogo attività 3

In questa attività si è appreso come spostare i simboli correlati dei componenti nell'area grafica in base al valore della loro posizione nella progettazione schematica.
