Attività 2: confronto dei componenti in due varianti di progettazione

In questa attività si apprenderà come confrontare i componenti in Schema Tubescreamer C e la seconda scheda PCB della progettazione Tuberscreamer Electronics.

Prerequisiti

• Attività 1 completata.
• Chiudere Scheda Tubescreamer C, ma lasciare aperto Schema Tubescreamer C.

Passaggi

1. Fare clic su Mostra pannello dati, se necessario, e passare a Samples > Electronics samples > Synchronizer Tutorial, quindi aprire la scheda Progettazione elettronica Tubescreamer D.

2. Effettuare il salvataggio nella posizione dell'attività precedente.

3. Aprire Schema Tubescreamer C dall'attività precedente.

4. Fare clic su Convalida > Convalida > Sincronizza .

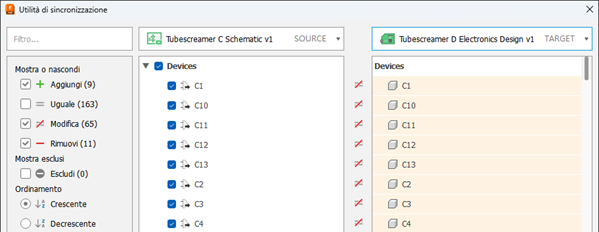

5. Nella finestra di dialogo Utilità di sincronizzazione, mantenere Schema C Tubescreamer come Origine nella colonna sinistra e selezionare Progettazione elettronica Tubescreamer D come Destinazione nella colonna destra.



   Questa visualizzazione è utile per verificare le modifiche di progettazione applicate a Tubescreamer C per produrre Tubescreamer D.

   Nota: Se le colonne contengono poche informazioni, significa che le librerie con i componenti di questa scheda o schema non sono state abilitate.

6. Dopo aver rivisto le modifiche di progettazione, nell'utilità di sincronizzazione fare clic su Chiudi per lasciare invariate le due progettazioni.

Riepilogo dell'attività 2

In questa attività si è appreso come confrontare i componenti nella scheda PCB Schema Tubescreamer C e nella Progettazione elettronica Tubescreamer D.
