Vista sollecitazione
Il comando Vista sollecitazione consente di visualizzare una mappa di distribuzione della sollecitazione sul risultato. La mappa si basa sul fattore di sicurezza impostato nella finestra di dialogo Obiettivi e limiti. La mappa consente di individuare le regioni che potrebbero richiedere l'attenzione dell'utente.
Per accedere al comando, nella Vista risultati, fare clic su Visualizza > Vista sollecitazione
.
Posizionando il cursore del mouse sulla legenda Riferimento sollecitazione è possibile visualizzare le spiegazioni dei colori sulla mappa.
Rosso: aree in cui il fattore di sicurezza è inferiore all'obiettivo specificato nella finestra di dialogo Obiettivi e limiti.
Verde: aree che reagiscono in modo ottimale alle sollecitazioni.
Blu: aree in cui i valori di sollecitazione sono inferiori a quelli richiesti.

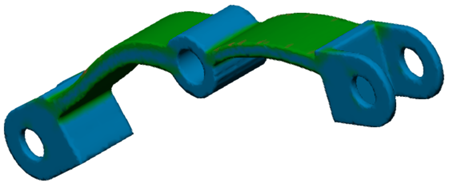

La vista di sollecitazione di un risultato di esempio.
Nota È necessario convalidare i risultati calcolando la sollecitazione, la deformazione, lo spostamento e il fattore di sicurezza risultanti dai carichi applicati. A tale scopo, è possibile creare e risolvere uno studio di sollecitazione statica di simulazione da un'impostazione generativa.
