Carico angolare globale nell'area di lavoro Progettazione generativa

Il carico angolare globale è un carico globale che, quando viene applicato, influenza tutte le parti o i corpi del modello generativo. Questo carico rappresenta le forze di accelerazione che agiscono su una massa che sperimenta un'accelerazione angolare o che ruota ad una velocità angolare costante. La forza è proporzionale alla massa del materiale. Un carico globale non ha alcun effetto sui materiali con massa pari a zero.

Accedere al comando selezionando Carico angolare globale nel pannello Condiz. progettazione della barra degli strumenti Progettazione generativa.

Utilizzare il carico angolare globale per applicare forze che rappresentano le seguenti condizioni:

• Velocità angolare: ricorda la forza centrifuga in una ruota che gira o in una centrifuga, che agisce radialmente verso l'esterno rispetto all'asse di rotazione.
• Accelerazione angolare: può essere paragonata a una ruota che gira ad una velocità in costante aumento, in cui la forza agisce tangenzialmente rispetto all'asse di rotazione.

L'accelerazione può essere positiva (velocità crescente) o negativa (velocità decrescente). Per un oggetto rotante che è anche in accelerazione o decelerazione, applicare un Carico angolare globale che comprende sia input di velocità che di accelerazione. Il carico risultante produce un componente radiale e tangenziale della forza su ciascun elemento del modello.

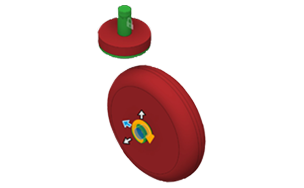

Esempio di carico angolare globale.
