Stato del risultato
Lo stato del risultato fornisce informazioni sulla fase in cui è terminato il processo di generazione di un risultato e se i criteri sono stati rispettati. È possibile visualizzare informazioni sullo stato di un risultato generato in tutte le viste:
- Nella Vista anteprima
e Vista proprietà
, in un'anteprima del risultato. - Nella Vista tabella
, nella colonna dello stato Elaborazione. - Nella Vista grafico a dispersione
e nella Vista risultati, nel riquadro delle proprietà del risultato. - Nella scheda del risultato, visualizzata quando si seleziona un risultato.
Lo stato di un risultato generato può essere uno dei seguenti:
Stato risultato Convergenza eseguita
Questo stato viene visualizzato se viene raggiunto un limite di convergenza. È una funzione di una modifica nella cronologia dell'energia di deformazione, di una modifica del fattore di sicurezza e di una modifica del volume per iterazione.
Un risultato mostra questo stato se vengono soddisfatti i seguenti criteri:
- Gli obiettivi vengono raggiunti durante la generazione.
- Il fattore di sicurezza minimo del risultato è pari o superiore al limite Fattore di sicurezza.
Stato risultato Completato
Questo stato viene visualizzato se il risolutore ha generato il risultato, ma l'iterazione del risultato finale non soddisfa tutti i criteri specificati nell'impostazione dello studio. Tuttavia, potrebbe trattarsi comunque di un risultato valido.
Un risultato non soddisfa tutti gli obiettivi a causa di uno dei seguenti motivi:
- Il limite di iterazione è stato raggiunto prima di raggiungere tutti gli obiettivi (ad esempio, il fattore minimo di sicurezza del risultato è inferiore al limite del Fattore di sicurezza).
- Si è verificato un errore in cui una o più regioni della geometria sono separate.
Stato risultato non riuscito
Questo stato viene visualizzato se il risolutore non è riuscito a generare iterazioni dei risultati.
Esempi

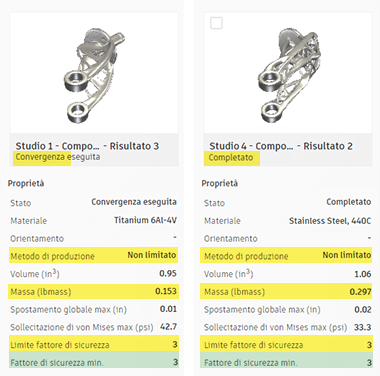

Esempio 1: stato dei risultati Convergenza e Completata - viene raggiunto il limite del fattore di sicurezza
| Impostazione dello studio | Risultati |
|---|---|
| Metodo di produzione: Non limitato Obiettivi: Riduci al minimo massa Limite fattore di sicurezza: 3 |
 |
In questo esempio, il risultato Completato soddisfa il limite Fattore di sicurezza, come Convergenza raggiunta. Lo stato Completato di Risultato 2 potrebbe derivare da problemi quali resistenza del materiale insufficiente o carichi eccessivi.

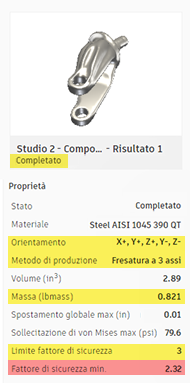

Esempio 2: stato risultato Completato - Limite Fattore di sicurezza non raggiunto
| Impostazione dello studio | Risultati |
|---|---|
| Direzione utensile: X+, Y+, Z+, Y-, Z- Metodo di produzione: fresatura a 3 assi Obiettivi: Riduci al minimo massa Limite fattore di sicurezza: 3 |
 |
In questo esempio, uno dei motivi dello stato Completato è il fattore di sicurezza minimo del risultato inferiore al limite Fattore di sicurezza. Il limite di iterazione è stato raggiunto prima di raggiungere il limite Fattore di sicurezza. L'utilizzo di questo risultato come una forma iniziale in una generazione successiva può portare a risultati più idonei per le esigenze di progettazione.
