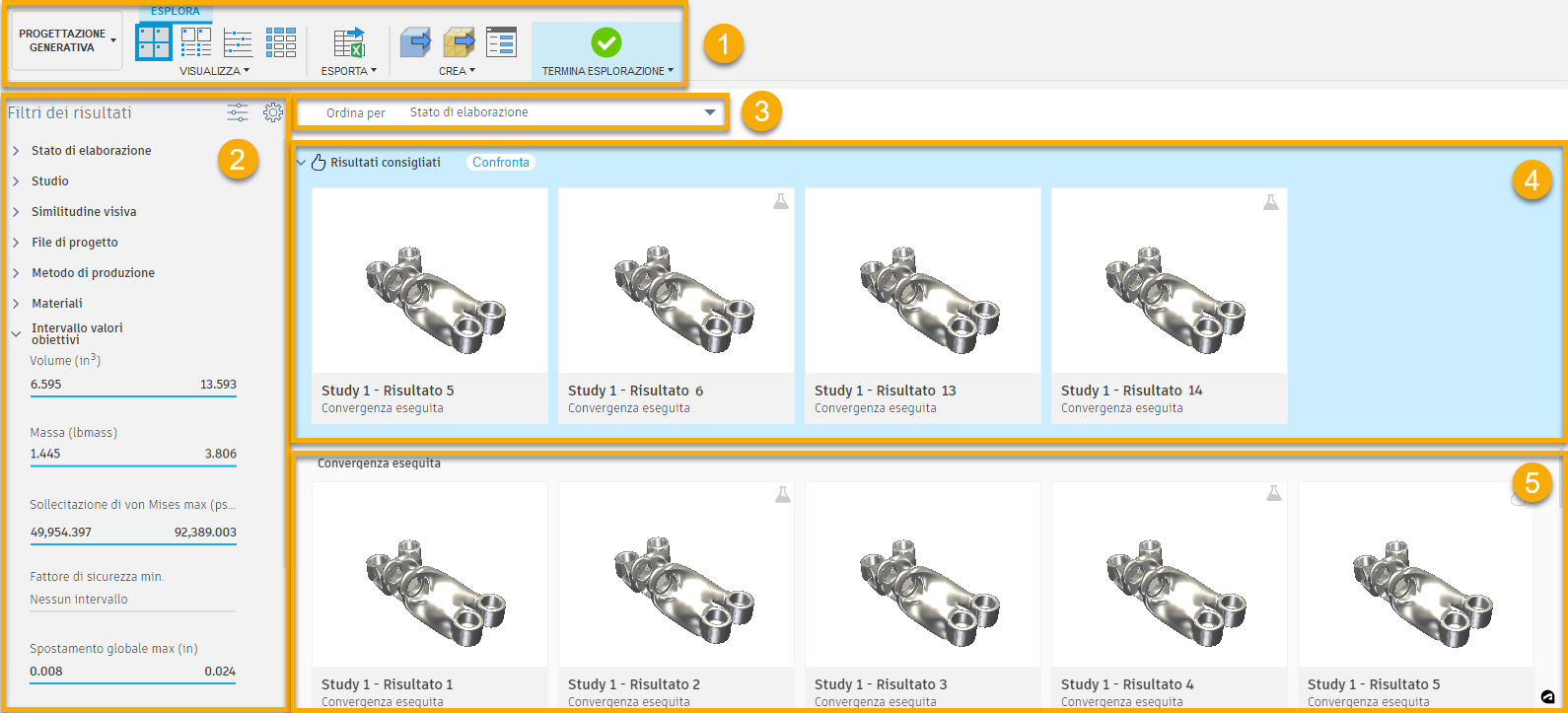

Esplorazione dell'ambiente contestuale

Acquisire familiarità con le aree chiave dell'interfaccia utente nell'ambiente contestuale Esplora.

Per aprirlo, utilizzare il comando Esplora risultati generativi . È possibile accedere a questo comando dal gruppo Esplora della barra degli strumenti Progettazione generativa.

1. Scheda contestuale Esplora

Gruppo Visualizza

Gli utensili nella scheda Esplora > gruppo Visualizza consentono di alternare tra le seguenti viste:

• Vista anteprima
• Vista proprietà
• Vista grafico a dispersione
• Vista tabella

Pannello Esporta

Fare clic su per esportare una tabella di dati dei risultati in un file CSV.

Pannello Crea

Utilizzare gli utensili del gruppo Crea per creare una progettazione o una progettazione mesh da un risultato. Inoltre, è possibile aprire la finestra di dialogo Stato processo per tenere traccia dello stato di elaborazione dei processi generativi.

• Progettazione da risultato
• Progettazione mesh da risultato
• Stato processo

Termina esplorazione

Selezionare Termina esplorazione per chiudere la scheda contestuale Esplora e tornare alla scheda Definisci nell'area di lavoro Progettazione generativa.

Quando si seleziona il risultato da esplorare, la barra degli strumenti passa alla scheda contestuale Vista risultati.

2. Filtri dei risultati

Filtrate i risultati in base a proprietà come stato di elaborazione, studio, metodi di produzione, materiali e intervalli obiettivi. Fare clic su per attivare/disattivare la visibilità per il filtro selezionato. Inoltre, è possibile personalizzare i filtri nel riquadro Filtri dei risultati utilizzando l'opzione Impostazioni di visibilità.

3. Ordina per

Ordina i risultati in base ad una delle seguenti categorie:

• Stato di elaborazione (default)
• Studio
• Similitudine visiva
• Metodo di produzione
• Materiale
• Volume
• Massa
• Valore massimo sollecitazione di Von Mises
• Fattore di sicurezza minimo
• Spostamento globale max

4. Risultati consigliati

Visualizza i primi quattro risultati suggeriti dal motore dei suggerimenti in base ai criteri specificati. È possibile esaminarli singolarmente o fare semplicemente clic su Confronta per esaminarli contemporaneamente nella vista di confronto.

5. Vista

Visualizza i risultati e consente di accedere a utensili per l'esplorazione e la visualizzazione dei risultati.

Gli utensili disponibili variano a seconda della vista utilizzata. Da qui è possibile aprire la Vista risultati, ad esempio facendo clic su un'anteprima.
