Materiali di studio nell'area di lavoro Progettazione generativa

La selezione dei materiali è una parte molto importante dei requisiti di progettazione in uno studio generativo. È fondamentale per rappresentare correttamente le proprietà fisiche nel modello generativo che influenza le forme finali dei risultati. Le seguenti proprietà del materiale sono fondamentali durante il processo di progettazione generativa:

• Il valore Resistenza allo snervamento del materiale viene utilizzato per calcolare il Fattore di sicurezza.
• Il Coefficiente di Poisson e il Modulo di Young del materiale sono i valori principali utilizzati per risolvere i problemi di sollecitazione lineare durante la generazione dei risultati.
• La densità del materiale viene utilizzata per calcolare la massa risultante quando si applicano un carico di gravità e/o vincoli di frequenza. Per influenzare il risultato, la densità del materiale deve essere diversa da zero.

È necessario selezionare i materiali da cui è possibile realizzare la progettazione. È possibile selezionare da uno a sette materiali per ogni metodo di produzione. È possibile selezionare materiali per tutti i metodi o materiali specifici per un determinato processo di produzione nello studio. Ogni metodo di produzione attivato nello studio generativo deve includere almeno un materiale.

Selezione dei materiali

Per selezionare i materiali, utilizzare il comando Materiali di studio . È possibile accedere a questo comando dal gruppo Materiali della barra degli strumenti Progettazione generativa. In alternativa, è possibile accedere alla finestra di dialogo Materiali di studio dal browser. Fare clic con il pulsante destro del mouse su uno studio e selezionare Materiali di studio dal menu contestuale.

L'elenco dei metodi di produzione nella finestra di dialogo Materiali di studio dipende dai metodi attivati nella finestra di dialogo Produzione.

È possibile selezionare un materiale da una libreria trascinandolo nella sezione In questo studio oppure, in alternativa, è possibile fare clic con il pulsante destro del mouse su un materiale e selezionare Aggiungi a metodo o Aggiungi a tutti i metodi dal menu contestuale. Una volta aggiunto il materiale, è possibile visualizzarne le proprietà fisiche. A tale scopo, nella sezione In questo studio, fare clic con il pulsante destro del mouse su un materiale e selezionare Proprietà dal menu contestuale. Nella parte aggiuntiva della finestra di dialogo, è disponibile l'elenco delle proprietà del materiale selezionato, ad esempio Modulo di Young, Coefficiente di Poisson e Conducibilità termica. Se si desidera eliminare un materiale, nella sezione In questo studio, fare clic con il pulsante destro del mouse su un materiale e selezionare Elimina dal menu contestuale.

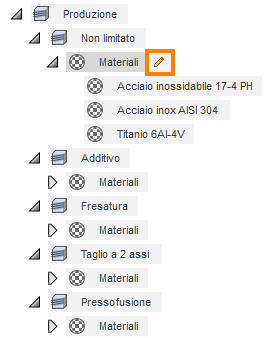

Quando si selezionano i materiali per lo studio, è possibile esaminarli o modificarli nel browser. A tale scopo, espandere il nodo Produzione e, per il metodo selezionato, posizionare il cursore del mouse sul nodo Materiali, quindi fare clic su .
