Parametri di fresatura a 2,5 assi
| Parametro | Dettagli |
|---|---|
| Direzione utensile | Orienta l'utensile nella direzione parallela all'asse X, Y o Z della triade. Ad esempio, se si seleziona il pulsante Z, allora l'utensile è orientato parallelamente all'asse Z della triade. Come risultato della generazione, si ricevono tre risultati considerando tre varianti di layer: Z+, Z- e +/-Z. È possibile selezionare una sola direzione. Fare clic sul pulsante X, Y o Z per impostare la direzione dell'utensile di attacco. |

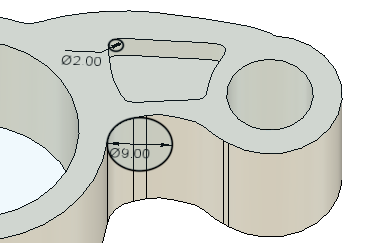

| Diametro utensile minimo | Specifica il diametro dell'utensile di taglio più piccolo che si intende utilizzare nell'operazione di fresatura. Talvolta, l'utensile specificato può diventare così lungo da rendere difficile la lavorazione. Quindi, i raggi angolo possono essere generati più grandi del diametro minimo dell'utensile specificato. Ad esempio, la tasca nella parte sottostante è sufficientemente superficiale da essere tagliata con l'utensile di 2 mm specificato. Tuttavia, il profilo esterno di questa parte viene generato con un raggio più grande per adattarsi ad una fresa a candela più lunga e di diametro più grande.  Il diametro di un utensile viene incrementato oltre il valore Diametro utensile minimo in modo che la distanza dalla parte superiore della parte alla parte inferiore di ciascuna tasca o profilo sia almeno il doppio del diametro dell'utensile. |

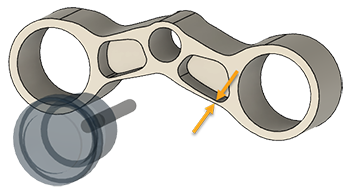

| Spessore parete minimo | Tenta di applicare lo spessore minimo di una parete o nervatura dopo la fresatura, considerato nel setup di uno studio generativo. Suggerimento: Per supportare l'applicazione di questo parametro:
 |

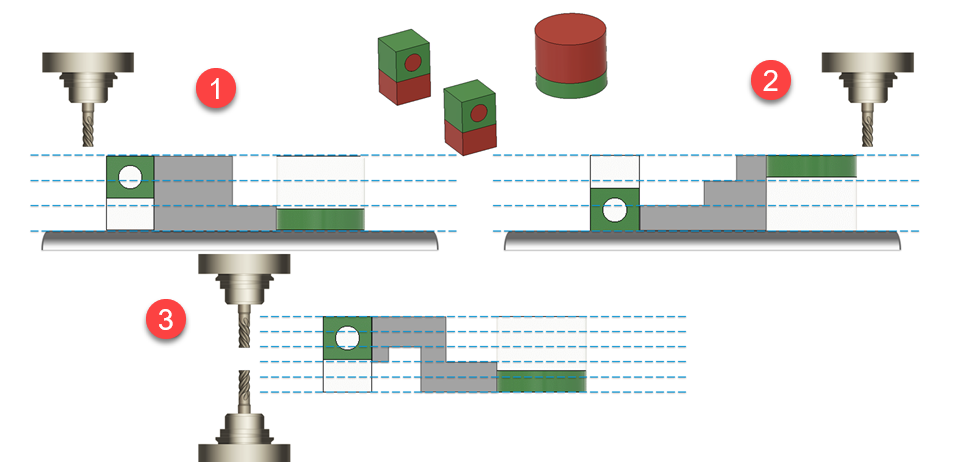

Esempio: tre risultati a 2,5 assi a seconda del setup di fresatura
Risultato 1: tre layer, un setup
Risultato 2: tre layer, setup opposto
Risultato 3: cinque layer, due setup.
