Definizione di un piano di simmetria nell'area di lavoro Progettazione generativa
Informazioni su come definire un piano di simmetria nel modello generativo.
Nella scheda Definisci, fare clic su Spazio di progettazione > Piano di simmetria
.Viene visualizzata la finestra di dialogo Piano di simmetria.
Nell’area grafica, selezionare uno o più piani di costruzione.
Suggerimento È possibile creare un piano di costruzione nell'ambiente contestuale Modifica modello. Per aprirlo, nella barra degli strumenti, fare clic su Modifica modello
. Quindi, nella scheda Modifica solido modello, utilizzare gli utensili del gruppo Costruzione per creare il piano o i piani di costruzione.
Fare clic su OK.
Al termine della generazione dei risultati, i risultati simmetrici vengono contrassegnati con l'icona
nell'ambiente contestuale Esplora.

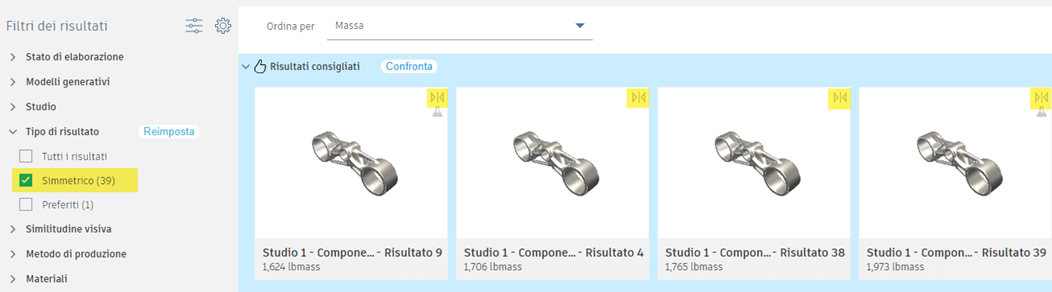

Per visualizzare solo i risultati simmetrici, nel riquadro Filtri dei risultati, passare alla sezione Tipo di risultato, posizionare il puntatore del mouse sul filtro Simmetrico e fare clic su Isola accanto ad esso.
