Piano di simmetria nell'area di lavoro Progettazione generativa

Il comando Piano di simmetria consente di definire un piano di simmetria per generare risultati simmetrici.

Accedere al comando selezionando Piano di simmetria nel gruppo Spazio di progettazione della barra degli strumenti Progettazione generativa.

Selezionare un piano di costruzione per definirlo come il piano di simmetria. È possibile definire uno o più piani di simmetria.

Requisiti di simmetria

Il requisito di base è che le geometrie di mantenimento e di ostacolo devono essere simmetriche rispetto ai piani. Requisiti di simmetria aggiuntivi dipendono dai metodi di produzione selezionati.

Metodi di produzione	Requisiti
Fresatura non limitata, additiva, fresatura a 3 assi, fresatura a 5 assi	I piani di simmetria devono essere ortogonali tra loro.
Taglio 2 assi, fresatura 2,5 assi	I piani di simmetria devono essere ortogonali tra loro. Inoltre, devono essere ortogonali o parallele alla direzione di taglio/fresatura.

Se l'impostazione dello studio soddisfa i requisiti, tutti i piani di simmetria vengono inclusi nella progettazione creata dal risultato. La progettazione aperta nell'area di lavoro Progettazione contiene già questi piani. I piani sono importanti perché sono utilizzati nella creazione di T-spline per applicare la simmetria, in modo che l'intero corpo possa essere modificato in modo simmetrico con questi piani. Ad esempio, quando si modifica la geometria su un lato del corpo T-spline, la geometria sull'altro lato del piano viene aggiornata in modo corrispondente.

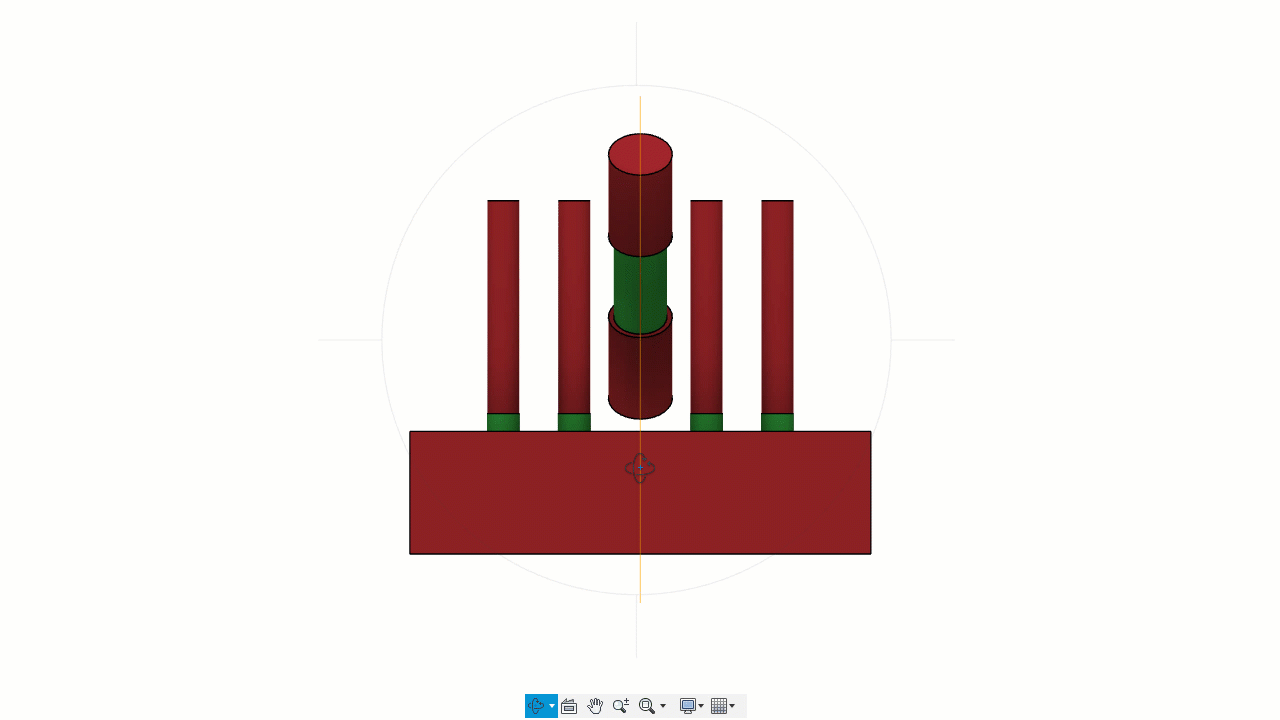

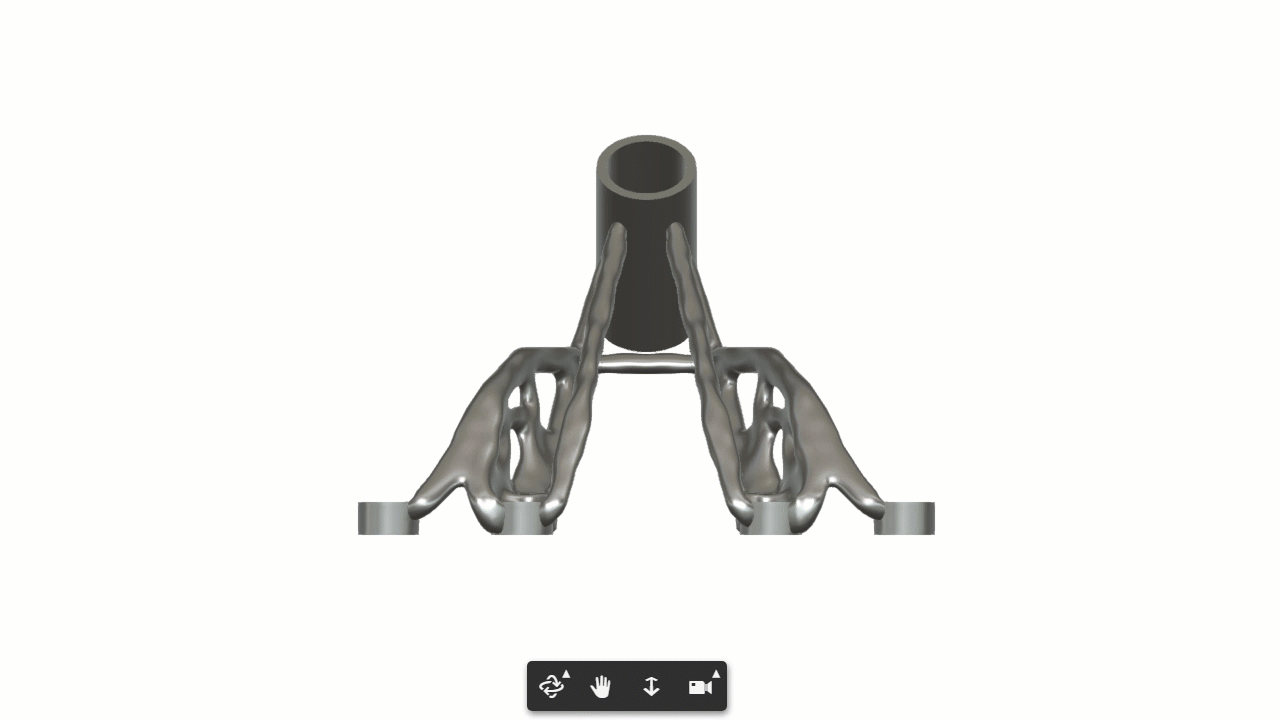

Spazio di progettazione con un piano di simmetria (area di lavoro Progettazione generativa)	Risultato simmetrico (Esplora ambiente contestuale)

Esempi

Gli esempi seguenti mostrano tre scenari:

Se si definiscono piani ortogonali, tutti i piani di simmetria vengono inclusi nella progettazione creata dal risultato. La progettazione aperta nell'area di lavoro Progettazione contiene già questi piani.
Se si definiscono piani ortogonali e non ortogonali, tutti i piani di simmetria vengono ignorati durante la creazione della progettazione. La progettazione aperta nell'area di lavoro Progettazione non contiene questi piani. Ciò significa che se si desidera modificare il corpo T-spline in modo simmetrico, è necessario creare di nuovo questi piani nell'ambiente contestuale Forma.
Se si definiscono i piani di simmetria che sono ortogonali o paralleli alla direzione di taglio/fresatura, tutti i piani di simmetria sono inclusi nella progettazione creata dal risultato. La progettazione aperta nell'area di lavoro Progettazione contiene già questi piani.

Esempio	Spazio di progettazione (area di lavoro Progettazione generativa)	Progettazione creata da risultato (area di lavoro Progettazione)

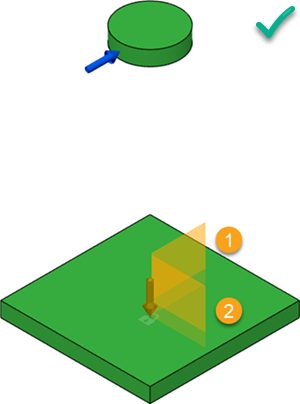

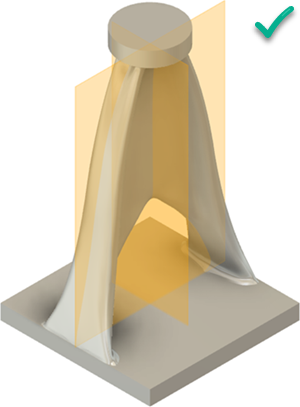

1. Piani ortogonali	I piani 1 e 2 sono ortogonali.	I piani sono inclusi nella progettazione creata dal risultato.

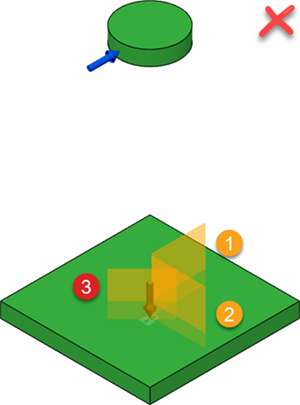

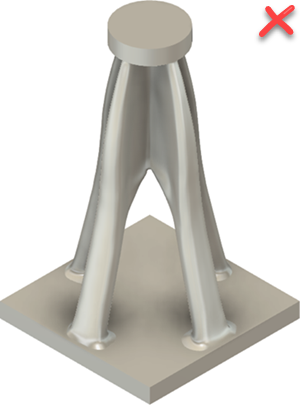

2. Piani ortogonali e non ortogonali	I piani 1 e 2 sono ortogonali. Il piano 3 non è ortogonale.	I piani vengono ignorati durante la creazione della progettazione.

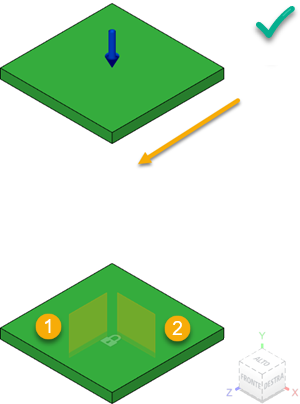

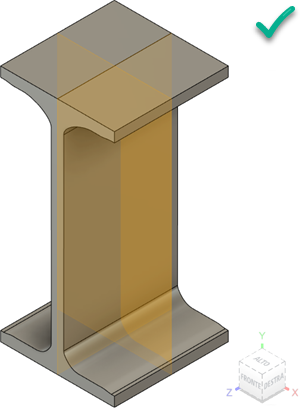

3. Ortogonale e parallelo alla direzione di taglio	Il piano 1 è parallelo e il piano 2 è ortogonale alla direzione di taglio (asse Z).	I piani sono inclusi nella progettazione creata dal risultato.
