Analisi della continuità della superficie

Informazioni sull'utilizzo dell'utensile Analisi Zebra per analizzare la continuità della superficie in Fusion.

Analisi della continuità della superficie su un corpo

1. Fare clic su Verifica > Analisi Zebra .

   Viene visualizzata la finestra di dialogo Analisi Zebra.

2. Nell'area grafica, selezionare il corpo che si desidera analizzare.

   Sul corpo vengono visualizzate strisce zebrate.

3. Nella finestra di dialogo, regolare le impostazioni di analisi:

   • Direzione: consente di visualizzare strisce zebrate orizzontali o verticali.
   • Ripetizioni: consente di specificare la quantità di strisce.
   • Opacità: consente di specificare la trasparenza delle strisce.
   • Blocca strisce: consente di verificare che le strisce siano bloccate.
   • Alta qualità: selezionare questa opzione per aumentare la qualità di visualizzazione.

4. Fare clic su OK.

Nel browser, il risultato dell'analisi Zebra viene visualizzato nella cartella Analisi. Fare clic sull'icona di visibilità nel browser per visualizzare o nascondere l'analisi.

Modifica di un'analisi Zebra

1. Nel Browser, espandere la cartella Analisi.
2. Fare clic con il pulsante destro del mouse sull'analisi, quindi fare clic su Modifica.
3. Nella finestra di dialogo, regolare il gruppo di selezione e le impostazioni.
4. Fare clic su OK.

Suggerimenti

• Le strisce zebrate vengono utilizzate di solito nella progettazione industriale per evidenziare l'aspetto dei riflessi. Le riflessione delle strisce zebrate cambia a seconda della rotazione e dello zoom. Per la maggior parte delle progettazioni, consentono di modificare l'orientamento e la densità delle strisce quando si modifica la vista.



• È possibile lasciare attivata l'analisi Zebra mentre si modifica la progettazione per ottenere un feedback in tempo reale.

• È possibile attivare e disattivare l'opzione analisi Zebra per controllare periodicamente l'analisi.

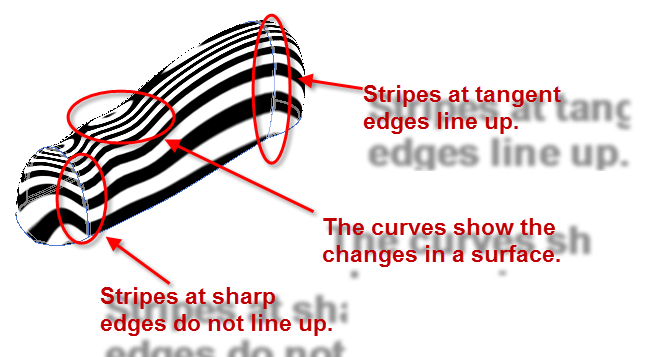

• Se gli spigoli delle strisce non sono allineati, il contorno non è tangente (G0).

• Se gli spigoli delle strisce sono allineati ma contengono un angolo acuto, il contorno è tangente (G1).

• Se gli spigoli delle strisce sono uniformi ovunque, il contorno è a curvatura continua (G2).

• L'impostazione Alta qualità consente di visualizzare un risultato di qualità migliore nella tela, ma potrebbe influire sulle prestazioni.
