Inserimento di un componente McMaster-Carr

Informazioni su come accedere ai componenti McMaster-Carr e inserire un file CAD 3D dalla libreria McMaster-Carr nella progettazione di Fusion.

1. Nella barra degli strumenti, fare clic su Inserisci > Inserisci componente McMaster-Carr .

2. Fare clic su OK quando viene visualizzata la Nota.

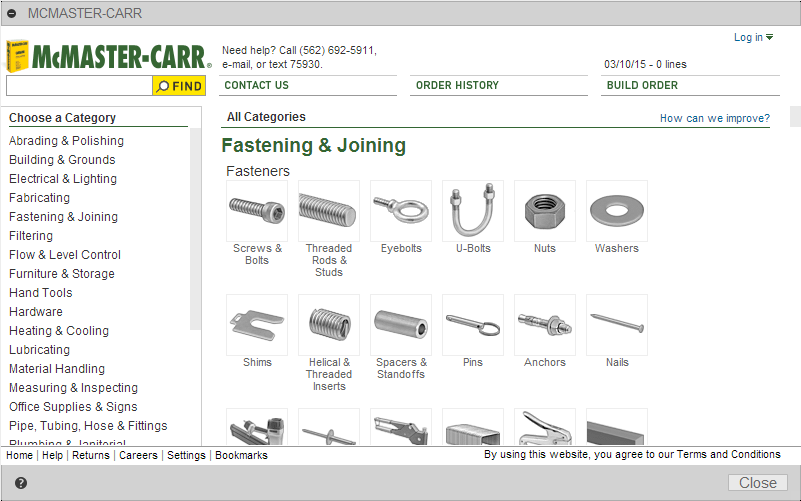

   Il sito Web di McMaster-Carr si apre direttamente in Fusion.



3. Sfogliare il catalogo per trovare un componente.

   L'icona CAD nella pagina del componente indica se sono disponibili disegni tecnici o modelli 3D.



4. Fare clic su un numero parte per accedere al modello 3D.

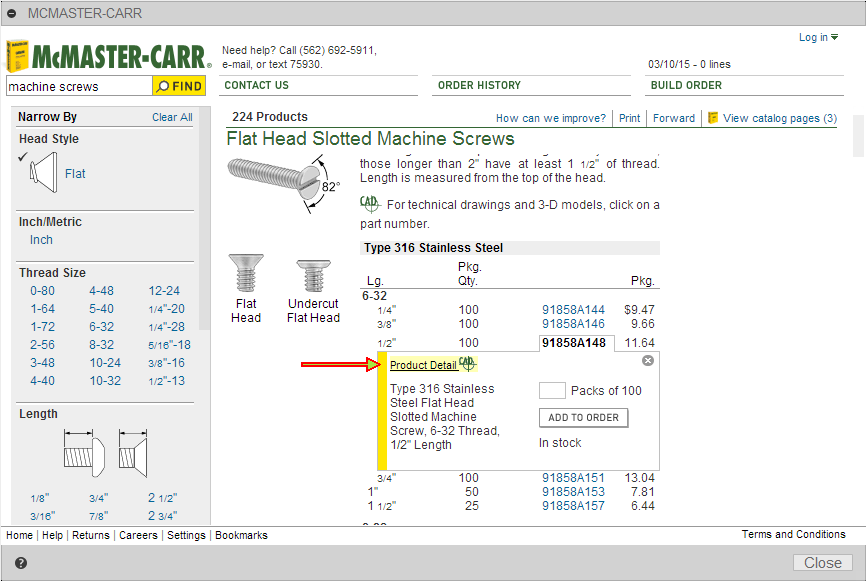

5. Fare clic su Dettagli prodotto.

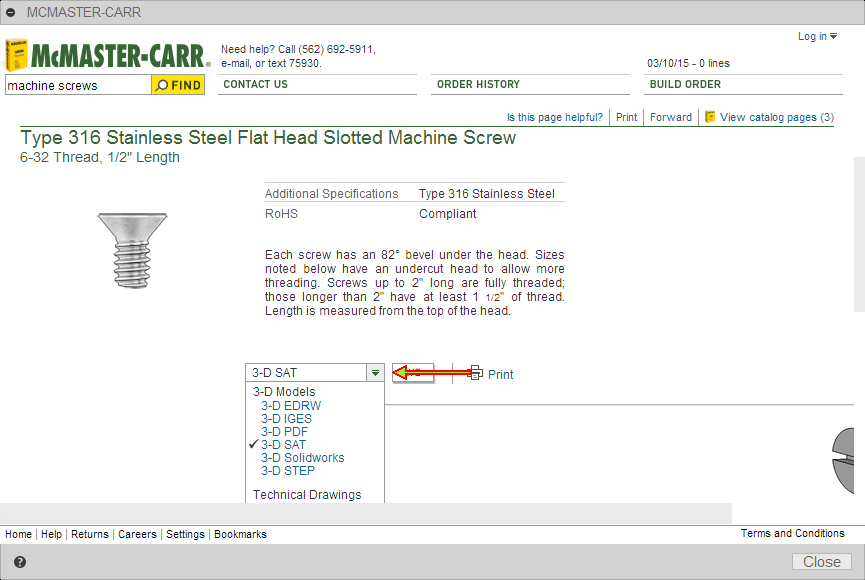

6. Dall'elenco a discesa, selezionare un formato 3D.

   Nota: Sono supportati solo i formati SAT e STEP 3D.

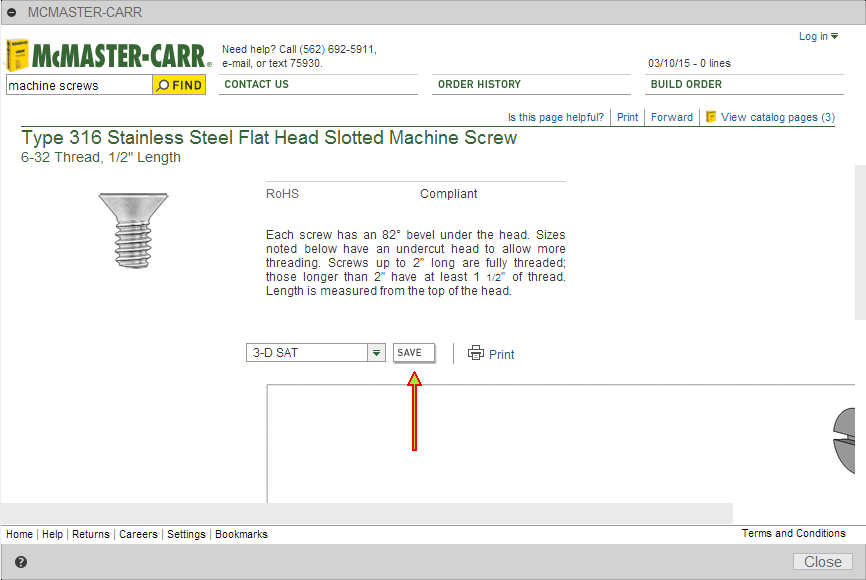

7. Fare clic su Salva.



Il componente selezionato viene inserito nella progettazione corrente.

Suggerimento

• Fare clic con il pulsante destro del mouse sul componente nel Browser e selezionare Proprietà per modificare il nome parte, il numero parte e la descrizione.
