Interferenza: riferimenti
L'opzione Interferenza consente di visualizzare informazioni per ogni interferenza trovata dall'analisi dei componenti o dei corpi selezionati.
Progettazione o Simulazione > Verifica > Interferenza
L'utensile Interferenza è applicabile solo ai modelli con due o più corpi o componenti. Le funzionalità dell'utensile dipendono dal tipo di modello (con o senza più componenti), dalla modalità di modellazione (diretta o parametrica) e dall'area di lavoro in cui viene utilizzato.
L'utensile Interferenza consente di rilevare i volumi di materiale sovrapposto tra corpi o componenti. In alcuni casi, questo utensile consente anche di rimuovere l'interferenza. Per informazioni dettagliate, consultare la sezione Come rimuovere le interferenze (se supportate) in questa pagina.
Esempi di finestra di dialogo Risultati interferenza
La finestra di dialogo Risultati interferenza viene visualizzata dopo aver fatto clic su Calcola (passaggio 4 dalla prima procedura in questa pagina).

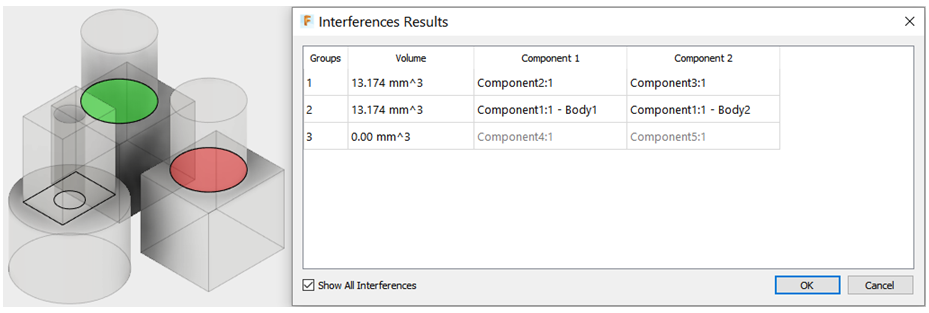

Esempio 1
Condizioni:
- Modalità di modellazione parametrica: l'area di lavoro Progettazione, la scheda Solido o la scheda Superficie o l'ambiente contestuale Forma.
- Il modello contiene sia interferenze da corpo a corpo che da componente a componente.
- Il modello contiene un gruppo di facce coincidenti e l'opzione Includi facce coincidenti** è abilitata.
- Il Gruppo 1 mostra un volume di interferenza di 13,174 mm3 tra il Componente 2 e il Componente 3 del modello.
- Il Gruppo 2 mostra un Volume di interferenza di 13,174 mm3 tra il Corpo 1 e il Corpo 2 del Componente 1 del modello.
- Il Gruppo 3 mostra le facce coincidenti tra il Componente 4 e il Componente 5, come indicato dalla mancanza di evidenziazione, dal volume zero e dai nomi dei componenti visualizzati in grigio chiaro.
- La colonna Rimuovi volume non è inclusa. Per le condizioni specificate, è possibile solo rilevare le interferenze ma non correggerle.

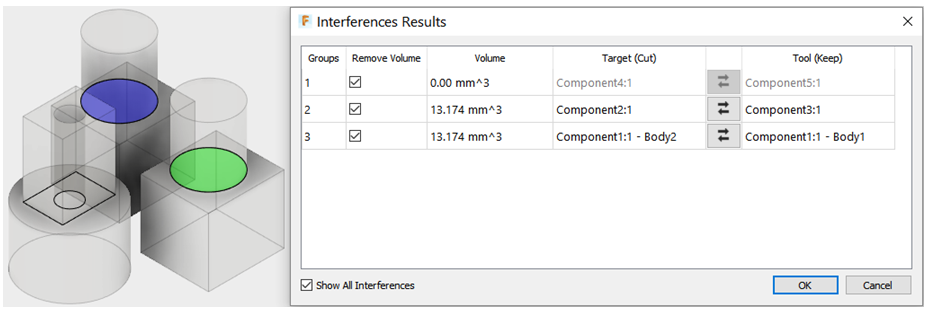

Esempio 2
Modalità di modellazione diretta o parametrica, area di lavoro Simulazione, ambiente contestuale Semplifica o modalità di modellazione diretta nell'area di lavoro Progettazione, scheda Solido o Superficie o ambiente contestuale Forma.
Nota: Tutte le modifiche apportate nell'ambiente contestuale Semplifica all'interno dell'area di lavoro Simulazione sono parametriche indipendentemente dalla modalità di modellazione utilizzata per creare la geometria.Il modello contiene sia interferenze da corpo a corpo che da componente a componente.
Il modello contiene un gruppo di facce coincidenti e l'opzione Includi facce coincidenti è abilitata.
L'elenco seguente riepiloga i contenuti della tabella Risultati interferenze per l'Esempio 2:
- Il Gruppo 1 mostra un volume di interferenza di 13,174 mm3 tra il Componente 2 e il Componente 3 del modello.
- Il Gruppo 2 mostra un Volume di interferenza di 13,174 mm3 tra il Corpo 1 e il Corpo 2 del Componente 1 del modello.
- Il Gruppo 3 mostra le facce coincidenti tra il Componente 4 e il Componente 5, come indicato dalla mancanza di evidenziazione, dal volume zero e dai nomi dei componenti visualizzati in grigio chiaro.
- La colonna Rimuovi volume è visibile e tutti i gruppi sono attivati per default. Facendo clic su OK, il volume dell'interferenza viene tagliato dal componente o dal corpo Destinazione (Taglia) di ogni gruppo. L'opzione Rimuovi volume non ha effetto sul Gruppo 1, poiché il Volume di interferenza è pari a zero per le facce coincidenti.
- È possibile utilizzare il pulsante di scambio
per scambiare i componenti Destinazione (Taglia) e Utensile (Mantieni).
