L'opzione Misura consente di visualizzare valori di misurazione per distanza, angolo, area, raggio dell'arco e altro ancora per la geometria selezionata.

Progettazione, Progettazione generativa, Simulazione o Produzione > Verifica > Misura

Quando si attiva l'opzione Misura, la finestra di dialogo visualizza le informazioni sulla geometria per gli oggetti selezionati. I risultati ottenuti dipendono dal tipo di geometria selezionata. Ad esempio, se si seleziona uno Spigolo, viene visualizzata solo la Lunghezza, ma se si seleziona una Faccia vengono visualizzate Lunghezza sequenza chiusa e Area.

Per ulteriori informazioni, guardare il video Misurazione di lavorazioni fresate.

Filtro selezione

Controlla il tipo di oggetto disponibile per la selezione.

• Filtra le selezioni per facce, spigoli o vertici.
• Filtra le selezioni per corpi.
• Filtra le selezioni per componenti.

Precisione

Imposta il numero di cifre decimali da visualizzare nei risultati.

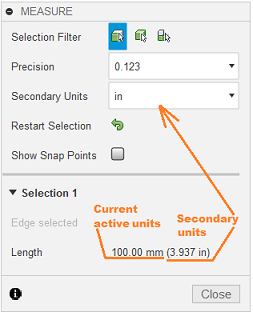

Unità secondarie

Visualizza le misurazioni con unità secondarie tra parentesi.

Deseleziona

Cancella il gruppo di selezione corrente.

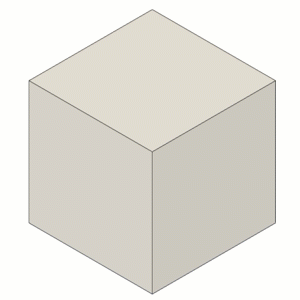

Mostra punti di snap

Selezionare la casella per visualizzare i punti di snap quando si posiziona il puntatore sulla geometria nell'area grafica. Tenere premuto CTRL (Windows) o Comando (macOS) per bloccare la selezione dei punti di snap o tenere premuto MAIUSC per nascondere i punti di snap. Questa opzione è disponibile solo se l'opzione Filtro di selezione è impostata su Faccia/Spigolo/Vertice .

Risultati

Visualizza i risultati della misurazione. Il tipo di risultati disponibili dipende dal tipo di oggetti selezionati.

Selezione	Risultati	Esempi di selezione

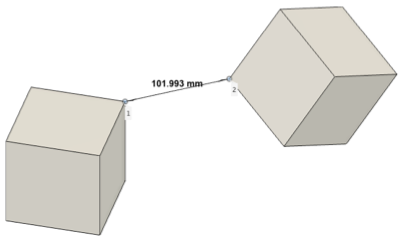

Due oggetti	Distanza: visualizza la distanza più breve tra i due oggetti selezionati.

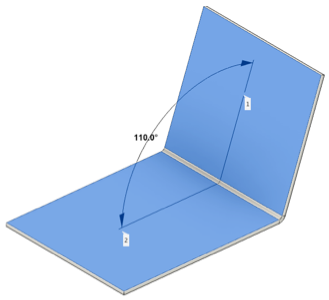

Due oggetti 2D su piani non paralleli	Angolo: visualizza la misurazione dell'angolo tra due oggetti selezionati.

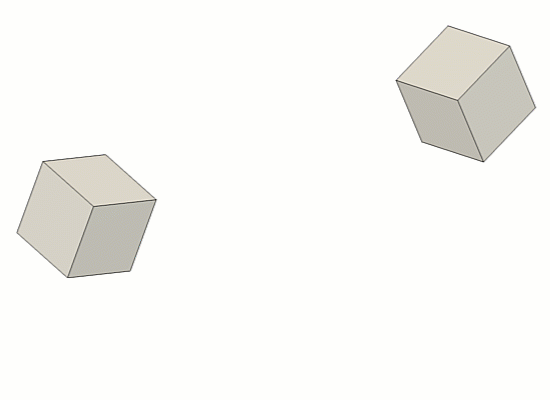

Delta XYZ

Visualizza le quote X, Y e Z nella finestra di dialogo e nell'area grafica. Disponibile solo per il tipo di selezione Vertice.

• Nessuno: nasconde le misurazioni XYZ

• Sistema di coordinate componente 1: visualizza le misurazioni XYZ allineate al Sistema di coordinate componente 1.

• Sistema di coordinate componente 2: visualizza le misurazioni XYZ allineate al Sistema di coordinate componente 2.

• Sistema di coordinate globali: visualizza le misurazioni XYZ allineate al componente principale.



Selezione 1 e 2

Visualizza informazioni sugli oggetti selezionati. Le informazioni visualizzate dipendono dal tipo di oggetto selezionato.

Tipo di oggetto	Risultati	Esempi

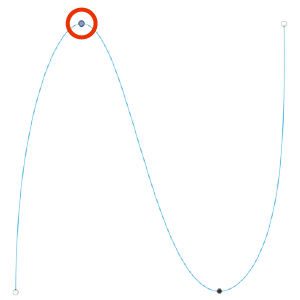

Punto schizzo Vertice	Posizione X Posizione Y Posizione Z
Linea schizzo Spline punto di adattamento schizzo Spigolo (Aperto)	Lunghezza

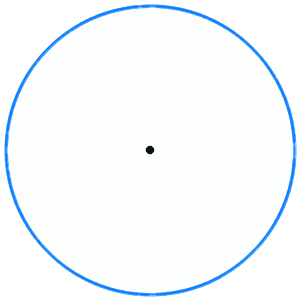

Arco schizzo	Lunghezza Raggio Diametro
Profilo dello schizzo (Quadrato) Faccia (Quadrata)	Area Lunghezza sequenza chiusa
Profilo dello schizzo (circolare chiuso) Faccia (Circolare)	Area Lunghezza sequenza chiusa Posizione centrale X Posizione centrale Y Posizione centrale Z
Spigolo (Vircolare)	Lunghezza Raggio Diametro Posizione centrale X Posizione centrale Y Posizione centrale Z
Faccia (Quadrata/Non circolare)	Area Lunghezza sequenza chiusa
Faccia (Cilindrica) Faccia (Raccordo)	Raggio Diametro Area Lunghezza sequenza chiusa
Corpo	Nessuno
Componente	Nessuno

Suggerimenti

• Posizionare il puntatore su un valore del risultato nella finestra di dialogo per evidenziare tale misurazione nell'area grafica.
• Fare clic su un valore nella finestra di dialogo per copiare il valore negli Appunti.
