Creazione di un elicoide solido

Informazioni su come utilizzare l'utensile Elicoide per creare un corpo solido nella forma di un elicoide primitivo in Fusion.

Creazione di un elicoide primitivo con un numero di rivoluzioni e altezza specifici

1. Nella barra degli strumenti, fare clic su Solido > Crea > Elicoide .

2. Nell'area grafica, selezionare un piano o una faccia piana.

3. Posizionare il punto centrale dell'elicoide.

4. Posizionare un punto sulla circonferenza dell'elicoide o specificare un valore *Diametro *esatto per definire la base dell'elicoide.

   Viene visualizzata la finestra di dialogo Elicoide.

5. Nella finestra di dialogo, fare clic sull'icona Rotazione per ruotare l'elicoide di 90 gradi attorno all'asse Y.

6. Trascinare la maniglia del manipolatore Diametro nell'area grafica per regolare il diametro dell'elicoide, oppure specificare un valore esatto.

7. Nella finestra di dialogo, nell'impostazione Tipo di elicoide, selezionare Rivoluzione e altezza.

8. Trascinare la maniglia del manipolatore Rivoluzioni nell'area grafica per regolare il numero di rivoluzioni nell'elicoide o specificare un valore esatto.

9. Trascinare la maniglia del manipolatore Altezza nell'area grafica per regolare l'altezza dell'elicoide, oppure specificare un valore esatto.

10. Trascinare la maniglia del manipolatore Angolo nell'area grafica per regolare l'angolo dell'elicoide, oppure specificare un valore esatto.

11. Selezionare un tipo di Sezione:

    • Circolare: esegue lo sweep di un profilo di sezione circolare lungo la traiettoria dell'elicoide.
    • Quadrato: esegue lo sweep di un profilo di sezione quadrato lungo la traiettoria dell'elicoide.
    • Triangolare (esterno): esegue lo sweep di un profilo di sezione a triangolo equilatero lungo la traiettoria dell'elicoide, rivolto verso l'esterno dell'elicoide.
    • Triangolare (interno): esegue lo sweep di un profilo di sezione a triangolo equilatero lungo la traiettoria dell'elicoide, rivolto verso l'interno dell'elicoide.

12. Selezionare un'impostazione Posizione sezione:

    • Interno: posiziona la sezione all'interno del diametro dell'elicoide.
    • Al centro: centra la sezione sul diametro dell'elicoide.
    • Esterno: posiziona la sezione all'esterno del diametro dell'elicoide.

13. Specificare le Dimensioni sezione.

14. Selezionare un'operazione e regolare le impostazioni associate:

    • Unisci: combina il nuovo corpo con un corpo esistente.
    • Taglia: rimuove un'area da un corpo esistente.
      • Oggetti da tagliare: selezionare o deselezionare gli oggetti da tagliare.
    • Interseca: crea un corpo all'intersezione di un corpo esistente e del nuovo corpo.
      • Oggetti da tagliare: selezionare o deselezionare gli oggetti da tagliare.
    • Nuovo corpo: crea un nuovo corpo nel componente attivo.
    • Nuovo componente: crea un nuovo corpo in un nuovo componente.

15. Fare clic su OK.

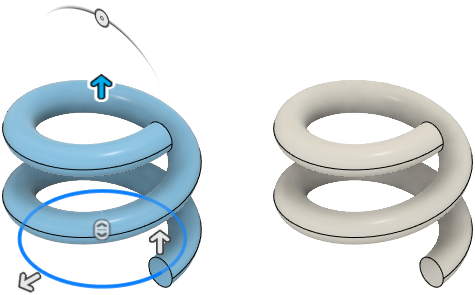

Il corpo solido viene visualizzato nell'area grafica, nella forma di un'elicoide primitivo, definito dal numero di rivoluzioni e dall'altezza.

Creazione di un elicoide primitivo con un numero di rivoluzioni e passo specifici

1. Ripetere i passaggi da 1 a 6 della prima attività.
2. Nella finestra di dialogo, nell'impostazione Tipo di elicoide, selezionare Rivoluzione e distanza.
3. Trascinare la maniglia del manipolatore Rivoluzioni nell'area grafica per regolare il numero di rivoluzioni nell'elicoide o specificare un valore esatto.
4. Trascinare la maniglia del manipolatore Distanza nell'area grafica per regolare il passo dell'elicoide, oppure specificare un valore esatto.
5. Trascinare la maniglia del manipolatore Angolo nell'area grafica per regolare l'angolo dell'elicoide, oppure specificare un valore esatto.
6. Selezionare un tipo di Sezione e Posizione sezione, quindi specificare le Dimensioni sezione.
7. Selezionare un'operazione:
8. Fare clic su OK.

Il corpo solido viene visualizzato nell'area grafica, nella forma di un'elicoide primitivo, definito dal numero di rivoluzioni e dalla distanza.

Creazione di un elicoide primitivo con un'altezza e un passo specifici

1. Ripetere i passaggi da 1 a 6 della prima attività.
2. Nella finestra di dialogo, nell'impostazione Tipo di elicoide, selezionare Altezza e distanza.
3. Trascinare la maniglia del manipolatore Altezza nell'area grafica per regolare l'altezza dell'elicoide, oppure specificare un valore esatto.
4. Trascinare la maniglia del manipolatore Distanza nell'area grafica per regolare il passo dell'elicoide, oppure specificare un valore esatto.
5. Trascinare la maniglia del manipolatore Angolo nell'area grafica per regolare l'angolo dell'elicoide, oppure specificare un valore esatto.
6. Selezionare un tipo di Sezione e Posizione sezione, quindi specificare le Dimensioni sezione.
7. Selezionare un'operazione:
8. Fare clic su OK.

Il corpo solido viene visualizzato nell'area grafica, nella forma di un'elicoide primitivo, definito dall'altezza e dal passo.

Creazione di un elicoide primitivo in una spirale

1. Ripetere i passaggi da 1 a 6 della prima attività.
2. Nella finestra di dialogo, nell'impostazione Tipo di elicoide, selezionare Spirale.
3. Trascinare la maniglia del manipolatore Rivoluzioni nell'area grafica per regolare il numero di rivoluzioni nell'elicoide o specificare un valore esatto.
4. Trascinare la maniglia del manipolatore Distanza nell'area grafica per regolare il passo dell'elicoide, oppure specificare un valore esatto.
5. Selezionare un tipo di Sezione e Posizione sezione, quindi specificare le Dimensioni sezione.
6. Selezionare un'operazione:
7. Fare clic su OK.

Il corpo solido viene visualizzato nell'area grafica, nella forma di un elicoide primitivo, definito come una spirale.
