Primitive solido
I seguenti utensili nell'area di lavoro Progettazione, nel gruppo Solido > Crea, consentono di creare un corpo solido da una forma primitiva in Fusion.
Per creare un corpo solido da una forma primitiva è possibile utilizzare i seguenti utensili:
- Parallelepipedo
- Cilindro
- Sfera
- Toroide
- Elicoide
- Tubo
È possibile specificare il tipo di operazione necessaria per la progettazione.
| Operazione | Descrizione |
|---|---|
| Unisci | Combina il nuovo corpo con un corpo esistente. |
| Taglia | Consente di tagliare un'area da un corpo esistente. |
| Interseca | Crea un corpo all'intersezione di un corpo esistente e del nuovo corpo. |
| Nuovo corpo | Crea un nuovo corpo nel componente attivo. |
| Nuovo componente | Crea un nuovo corpo in un nuovo componente. |

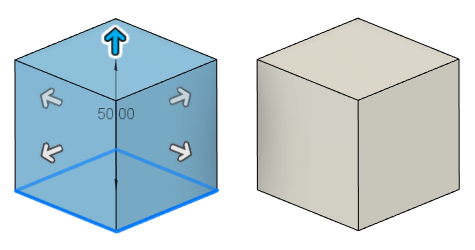

Parallelepipedo
L'utensile Parallelepipedo consente di creare un corpo solido nella forma di un parallelepipedo primitivo.
Selezionare un piano o una faccia piana, posizionare il primo angolo, specificare la lunghezza e la larghezza, quindi specificare l'altezza del parallelepipedo.

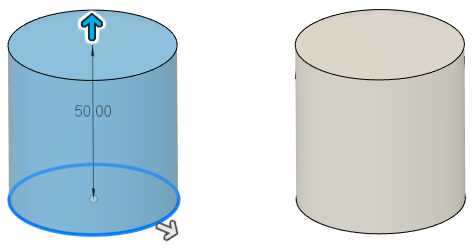

Cilindro
L'utensile Cilindro consente di creare un corpo solido nella forma di un cilindro primitivo.
Selezionare un piano o una faccia piana, posizionare il punto centrale, specificare il diametro, quindi specificare l'altezza del cilindro.

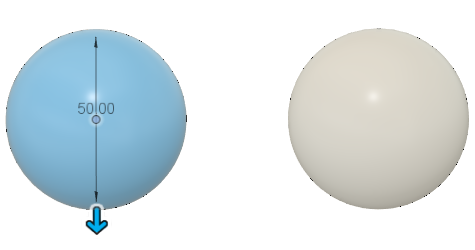

Sfera
L'utensile Sfera consente di creare un corpo solido nella forma di una sfera primitiva.
Selezionare un piano o una faccia piana, posizionare il punto centrale, specificare il diametro della sfera.

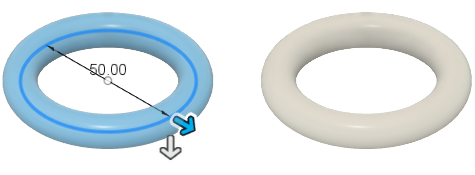

Toroide
L'utensile Toroide consente di creare un corpo solido nella forma di un toroide primitivo.
Selezionare un piano o una faccia piana, posizionare il punto centrale, specificare il diametro interno, quindi specificare il diametro del toroide. È inoltre possibile selezionare la posizione del toroide rispetto al diametro interno.
Elicoide
L'utensile Elicoide consente di creare un corpo solido nella forma di un elicoide primitivo.
Selezionare un piano o una faccia piana, posizionare il punto centrale, specificare il diametro, quindi regolare le impostazioni dell'elicoide. È possibile regolare il tipo di elicoide, la rotazione, il diametro, il numero di rivoluzioni, l'altezza, l'angolo e la forma della sezione.
Tubo
L'utensile Tubo consente di creare un corpo solido nella forma di un tubo primitivo che segue una traiettoria.
Selezionare una traiettoria seguita dal tubo, quindi specificare la distanza, la forma di sezione e le dimensioni sezione. È inoltre possibile scegliere di svuotare il tubo.
