Creazione di un asse perpendicolare ad una faccia
Informazioni su come utilizzare l'utensile Asse perpendicolare alla faccia per creare un asse di costruzione perpendicolare ad una faccia in Fusion. L'asse attraversa la faccia in corrispondenza della posizione selezionata oppure di un punto di snap o vertice specificato sulla faccia.
Nella barra degli strumenti, selezionare Costruzione > Asse perpendicolare alla faccia
.Viene visualizzata la finestra di dialogo Geometria di costruzione, Tipo viene impostato su Asse e Metodo viene impostato su Perpendicolare alla faccia.
Selezionare un'opzione Tipo di estensione per stabilire il punto finale dell'asse.
Nell'area grafica, selezionare una faccia o un piano rispetto al quale l'asse deve essere perpendicolare. Per posizionare l'asse sulla faccia, selezionare la posizione, un punto di snap o un vertice.
Fare clic su OK.

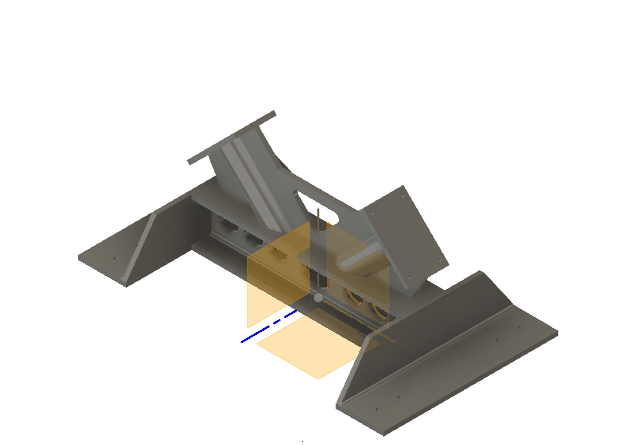

Il nuovo asse di costruzione viene visualizzato nell'area grafica, perpendicolare alla faccia nella posizione selezionata.
Suggerimenti
- È possibile creare un solo asse di costruzione alla volta.
- Creare assi di costruzione quando si desidera fare riferimento ad un asse o ad uno spigolo che non esiste e che non è uno dei 3 assi di default.
- Non è possibile creare un asse perpendicolare ad una faccia e passante per un punto mediante un piano di costruzione.
- I punti di snap sono utili quando è necessaria una posizione precisa sulla faccia che non sia un vertice.
- Per modificare la faccia o il punto sulla faccia dopo aver creato la lavorazione, selezionarla nella timeline o nel browser ed utilizzare Modifica lavorazione.
