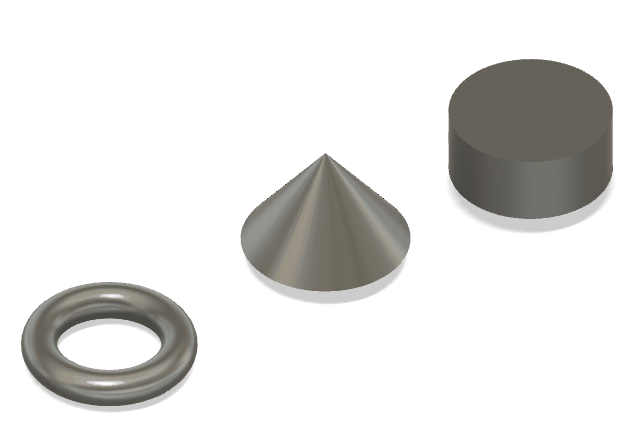

Creazione di un asse attraverso un cilindro, un cono o un toroide
Informazioni su come utilizzare l'utensile Asse attraverso cilindro/cono/toroide per creare un asse di costruzione attraverso il centro di un cilindro, cono o toroide in Fusion.
Nella barra degli strumenti, selezionare Costruisci > Asse attraverso cilindro/cono/toroide
.Viene visualizzata la finestra di dialogo Geometria di costruzione, Tipo viene impostato su Asse e Metodo viene impostato su Attraverso cilindro/cono/toroide.
Selezionare un'opzione Tipo di estensione per stabilire il punto finale dell'asse.
Nell'area grafica, selezionare una faccia cilindrica, conica o toroidale.
Fare clic su OK.
Il nuovo asse di costruzione viene visualizzato nell'area grafica, al centro del cilindro, del cono o del toroide selezionato.
Suggerimenti
- È possibile creare un solo asse di costruzione alla volta.
- Creare assi di costruzione quando si desidera fare riferimento ad un asse o ad uno spigolo che non esiste e che non è uno dei 3 assi di default.
