Creazione di un asse tra due piani

Informazioni su come utilizzare lo strumento Asse mediante due piani per creare un asse di costruzione coincidente con l'intersezione di due facce o piani in Fusion.

1. Nella barra degli strumenti, selezionare Costruzione > Asse tra due piani .

   Viene visualizzata la finestra di dialogo Geometria di costruzione, Tipo viene impostato su Asse e Metodo viene impostato su Tra due piani.

2. Selezionare un'opzione Tipo di estensione per stabilire il punto finale dell'asse.

3. Nell'area grafica, selezionare la prima faccia o il primo piano.

4. Selezionare la seconda faccia o il secondo piano.

5. Fare clic su OK.

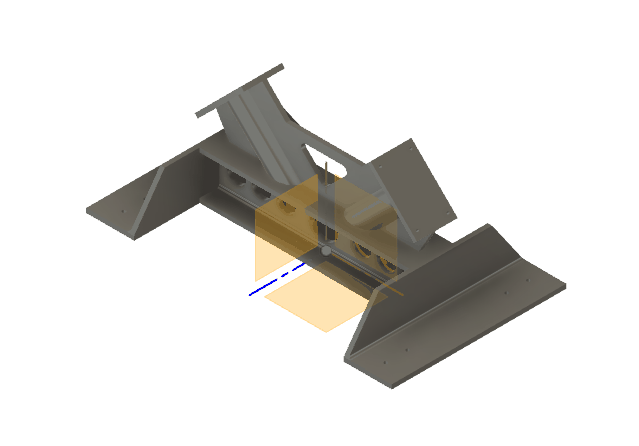

Il nuovo asse di costruzione viene visualizzato nell'area grafica, lungo l'intersezione estesa delle due facce o piani selezionati.

Suggerimenti

• È possibile creare un solo asse di costruzione alla volta.
• Creare assi di costruzione quando si desidera fare riferimento ad un asse o ad uno spigolo che non esiste e che non è uno dei 3 assi di default.
• Le due facce o piani selezionati non possono essere paralleli tra loro.
• Utilizzare un comando Asse tra due piani quando si desidera fare riferimento all'intersezione estesa di due piani o facce.
