Creazione di un asse tra due punti
Informazioni su come utilizzare l'utensile Asse attraverso due punti per creare un asse di costruzione che passa attraverso due punti o punti di snap, o una loro combinazione, in Fusion.
Nella barra degli strumenti, selezionare Costruzione > Asse tra due punti
.Viene visualizzata la finestra di dialogo Geometria di costruzione, Tipo viene impostato su Asse e Metodo viene impostato su Attraverso due punti.
Selezionare un'opzione Tipo di estensione per stabilire il punto finale dell'asse.
Nell'area grafica, selezionare il primo vertice o punto di snap.
Selezionare il secondo vertice o punto di snap.
Fare clic su OK.

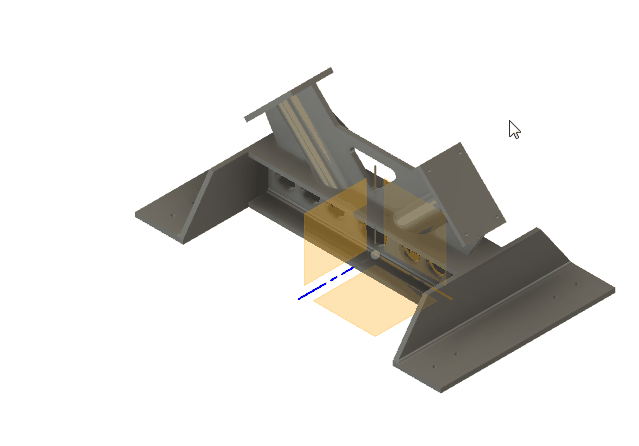

Il nuovo asse di costruzione viene visualizzato nell'area grafica, passando attraverso i due punti di snap o vertici selezionati.
Suggerimenti
- È possibile creare un solo asse di costruzione alla volta.
- Creare assi di costruzione quando si desidera fare riferimento ad un asse o ad uno spigolo che non esiste e che non è uno dei 3 assi di default.
- I punti di snap sono utili per la geometria complessa o periodica in cui un vertice da solo non fornisce il posizionamento necessario.
- Per modificare una delle estremità dell'asse dopo aver creato la lavorazione, selezionarla nella timeline o nel browser ed utilizzare Modifica lavorazione.
