Creazione di un piano perpendicolare
Utilizzare Piano perpendicolare nella finestra di dialogo Geometria di costruzione per creare un piano di costruzione perpendicolare ad una faccia piana o ad un piano di costruzione. Impostare i valori di Direzione piano (U o V) e Distanza per controllare l'orientamento e l'offset lungo la direzione perpendicolare. Facoltativamente, selezionare un oggetto di riferimento per ancorare la posizione del piano sulla faccia o sul piano.
Nella barra degli strumenti, selezionare Costruzione > Piano perpendicolare
.Viene visualizzata la finestra di dialogo Geometria di costruzione, Tipo viene impostato su Piano e Metodo viene impostato su Piano perpendicolare.
Nell'area grafica, selezionare una faccia piana o un piano di costruzione.
Impostare la direzione del piano su U o V per scegliere la direzione nel piano del riferimento che controlla l'orientamento perpendicolare.
Facoltativo: Selezionare un oggetto di riferimento (vertice, punto di costruzione o punto dello schizzo) per posizionare il piano rispetto a tale punto.
Se si ignora un oggetto di riferimento, per il posizionamento viene utilizzata la posizione selezionata sulla faccia o sul piano.
Immettere la distanza o trascinare il manipolatore per eseguire l'offset del piano lungo la direzione perpendicolare.
Fare clic su OK.

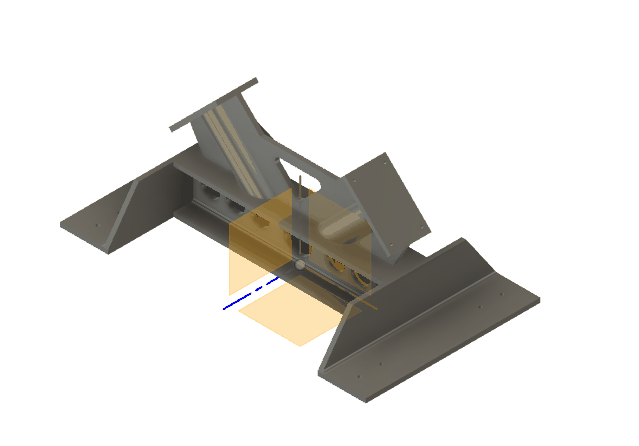

Il nuovo piano di costruzione viene visualizzato nell'area grafica, perpendicolare al riferimento selezionato. Per modificare la direzione, il riferimento o la distanza in un secondo momento, modificare la lavorazione dalla timeline o dal browser.
Suggerimenti
- Creare piani di costruzione per ottenere schizzi che non giacciono su uno dei tre piani di default.
- Utilizzare i piani di costruzione come input per altri utensili, ad esempio l'utensile di taglio in Dividi corpo.
- Direzione piano e Distanza spesso sostituiscono la geometria di riferimento aggiuntiva quando รจ necessario solo un piano perpendicolare in un orientamento e in una posizione specifici.
