Creazione di un piano mediante due spigoli

Informazioni su come utilizzare l'utensile Piano mediante due spigoli per creare un piano di costruzione che passa per due spigoli o assi non paralleli in Fusion.

1. Nella barra degli strumenti, selezionare Costruisci > Piano mediante due spigoli .

   Viene visualizzata la finestra di dialogo Geometria di costruzione, Tipo viene impostato su Piano e Metodo viene impostato su Attraverso due spigoli.

2. Selezionare un'opzione Tipo di estensione per stabilire il punto finale del piano.

3. Nell'area grafica, selezionare il primo spigolo o asse.

4. Selezionare un secondo spigolo o asse.

5. Fare clic su OK.

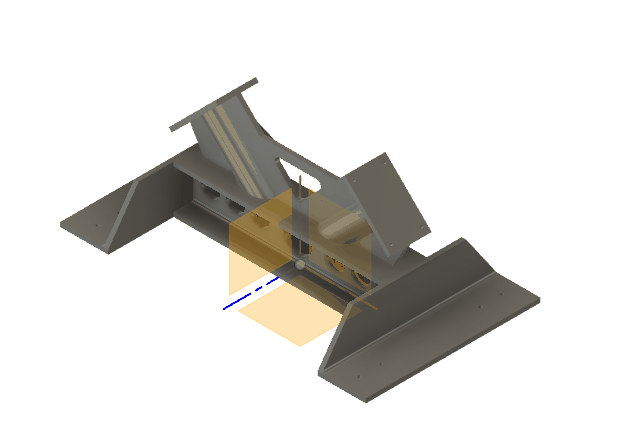

Il nuovo piano di costruzione viene visualizzato nell'area grafica, passando attraverso i due spigoli o assi selezionati.

Nota Se non esiste un piano matematico con entrambi gli spigoli o gli assi, non è possibile selezionare il secondo spigolo o asse.

Suggerimenti

• Creare piani di costruzione quando si desidera creare schizzi che non giacciono su uno dei tre piani di default.
• Utilizzare i piani di costruzione come input per altri utensili, ad esempio l'utensile di taglio per l'utensile Dividi corpo.
• Utilizzare un Piano mediante due spigoli quando si desidera creare un corpo di collegamento tra corpi esistenti.
