Creazione di un punto in corrispondenza dell'intersezione di uno spigolo e un piano
Informazioni su come utilizzare lo strumento Punto in corrispondenza di uno spigolo e di un piano per creare un punto di costruzione in corrispondenza dell'intersezione o dell'intersezione estesa di uno spigolo lineare, di una linea di schizzo o di un asse e di un piano o una faccia in Fusion.
Nella barra degli strumenti, selezionare Costruisci > Punto in corrispondenza di uno spigolo e di un piano
.Viene visualizzata la finestra di dialogo Geometria di costruzione, Tipo viene impostato su Punto e Metodo viene impostato su In corrispondenza di uno spigolo e di un piano.
Selezionare un'opzione Tipo di estensione per stabilire il punto finale del piano.
Nell'area grafica, selezionare lo spigolo lineare, la linea di schizzo o l'asse.
Selezionare un piano o una faccia.
Fare clic su OK.

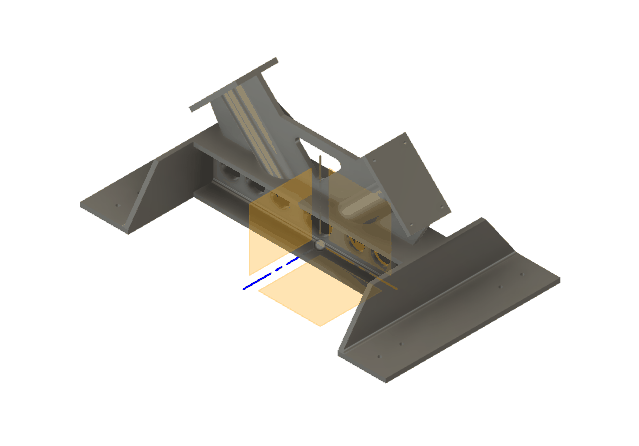

Il nuovo punto di costruzione viene visualizzato nell'area grafica, in corrispondenza dell'intersezione o dell'intersezione estesa dello spigolo, della linea di schizzo o dell'asse lineare e del piano o della faccia selezionato.
Suggerimenti
- È possibile creare un solo punto di costruzione alla volta.
- Creare punti di costruzione quando si desidera fare riferimento ad un punto che non esiste.
