Creazione di un punto in corrispondenza di un vertice

Informazioni su come utilizzare l'utensile Punto in corrispondenza di un vertice per creare un punto di costruzione in corrispondenza di una posizione selezionata in Fusion. È possibile utilizzare i punti di snap sulla geometria, ad esempio vertici, centri di facce, punti di spigolo, centri di spigoli e punti di schizzo. Sulle superfici curve quali sfere, cilindri e tori, i punti di snap tangenziali sono disponibili quando vi si posiziona sopra il cursore.

1. Nella barra degli strumenti, selezionare Costruisci > Punto in corrispondenza di un vertice .

   Viene visualizzata la finestra di dialogo Geometria di costruzione, Tipo viene impostato su Punto e Metodo viene impostato su In corrispondenza di un vertice.

2. Nell'area grafica, spostare il puntatore sulla geometria e selezionare un punto di snap o un vertice.

3. Fare clic su OK.

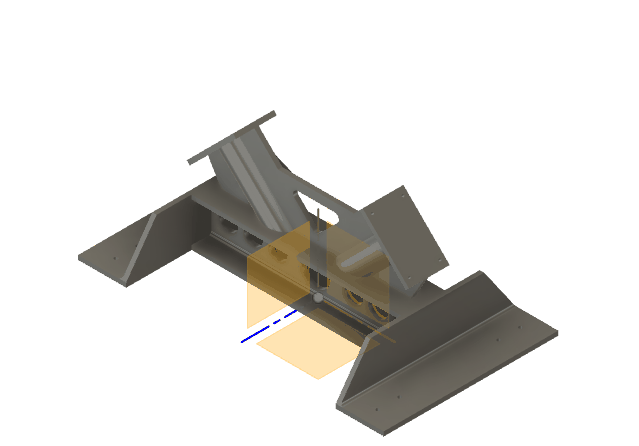

Il nuovo punto di costruzione viene visualizzato nell'area grafica, in corrispondenza della posizione selezionata.

Suggerimenti

• È possibile creare un solo punto di costruzione alla volta.
• Creare punti di costruzione per fare riferimento ad un punto che non esiste come singolo vertice.
• Sulle facce curve, i punti di snap tangenziali vengono calcolati automaticamente al passaggio del mouse.
• Per modificare la selezione dopo aver creato la lavorazione, selezionarla nella timeline o nel browser ed utilizzare Modifica lavorazione.
