Crea un punto in corrispondenza dell'intersezione di tre piani.
Informazioni sull'utilizzo dell'utensile Punto attraverso tre piani per creare un punto di costruzione in corrispondenza dell'intersezione o dell'intersezione estesa di tre piani o facce non paralleli in Fusion.
Nella barra degli strumenti, selezionare Costruisci > Punto attraverso tre piani
.Viene visualizzata la finestra di dialogo Geometria di costruzione, Tipo viene impostato su Punto e Metodo viene impostato su Attraverso tre piani.
Selezionare un'opzione Tipo di estensione per stabilire il punto finale del piano.
Nell'area grafica, selezionare il primo piano, faccia o profilo dello schizzo.
Selezionare il secondo piano, faccia o profilo di schizzo.
Selezionare il terzo piano, faccia o profilo di schizzo.
Fare clic su OK.

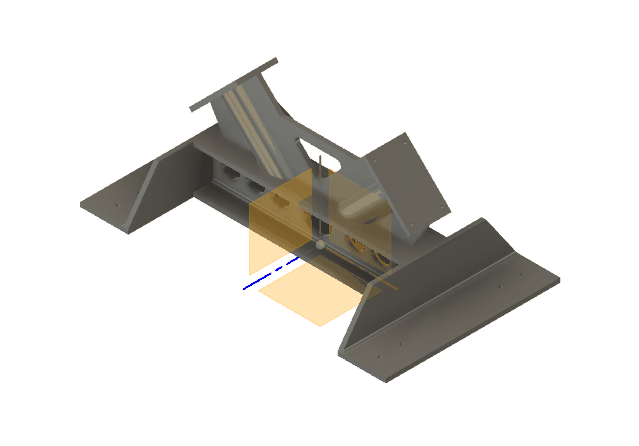

Il nuovo punto di costruzione viene visualizzato nell'area grafica, in corrispondenza dell'intersezione o dell'intersezione estesa dei tre piani, facce o profili di schizzo selezionati.
Suggerimenti
- È possibile creare un solo punto di costruzione alla volta.
- Creare punti di costruzione quando si desidera fare riferimento ad un punto che non esiste.
- I tre piani o facce selezionati non possono essere paralleli tra loro.
- Utilizzare un comando Punto attraverso tre piani quando si desidera creare un punto di costruzione in corrispondenza dell'intersezione o dell'intersezione estesa di tre piani, facce o profili.
