Creazione di un punto in corrispondenza dell'intersezione di due spigoli.

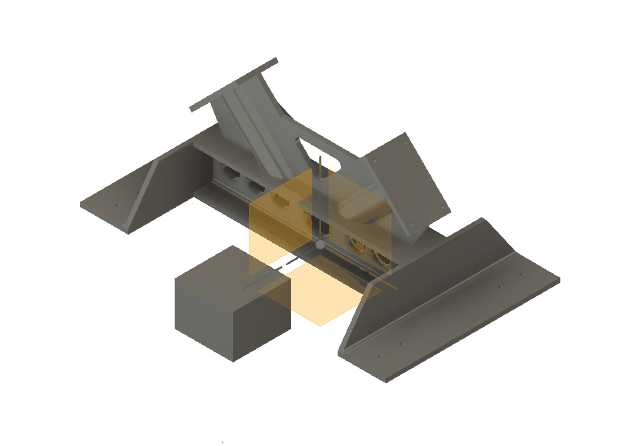

Informazioni sull'utilizzo dell'utensile Punto passante per due spigoli per creare un punto di costruzione in corrispondenza dell'intersezione o dell'intersezione estesa di due spigoli in Fusion.

1. Nella barra degli strumenti, selezionare Costruisci > Punto passante per due spigoli .

   Viene visualizzata la finestra di dialogo Geometria di costruzione, Tipo viene impostato su Punto e Metodo viene impostato su Attraverso due spigoli.

2. Selezionare un'opzione Tipo di estensione per stabilire il punto finale del punto.

3. Nell'area grafica, selezionare il primo spigolo o linea di schizzo.

4. Selezionare il secondo spigolo o linea di schizzo.

5. Fare clic su OK.

Il nuovo punto di costruzione viene visualizzato nell'area grafica, in corrispondenza dell'intersezione o dell'intersezione estesa dei due spigoli o assi selezionati.

Suggerimenti

• È possibile creare un solo punto di costruzione alla volta.
• I due spigoli o assi selezionati non possono essere paralleli tra loro.
• Creare punti di costruzione quando si desidera fare riferimento ad un punto che non esiste.
• Utilizzare un comando Punto passante per due spigoli quando si desidera creare un punto di costruzione in corrispondenza dell'intersezione o dell'intersezione estesa di due spigoli o assi.
