Creazione di un piano tangente

Informazioni su come utilizzare l'utensile Piano tangente per creare un piano di costruzione tangente ad una faccia cilindrica o conica in Fusion.

1. Nella barra degli strumenti, selezionare Costruisci > Piano tangente .

   Viene visualizzata la finestra di dialogo Geometria di costruzione, Tipo viene impostato su Piano e Metodo viene impostato su Tangente.

2. Selezionare un'opzione Tipo di estensione per stabilire il punto finale del piano medio.

3. Nell'area grafica, selezionare una faccia cilindrica o conica.

4. Facoltativo: Selezionare un oggetto di riferimento.

5. Utilizzare la maniglia del manipolatore Angolo nell'area grafica o immettere un valore esatto.

6. Fare clic su OK.

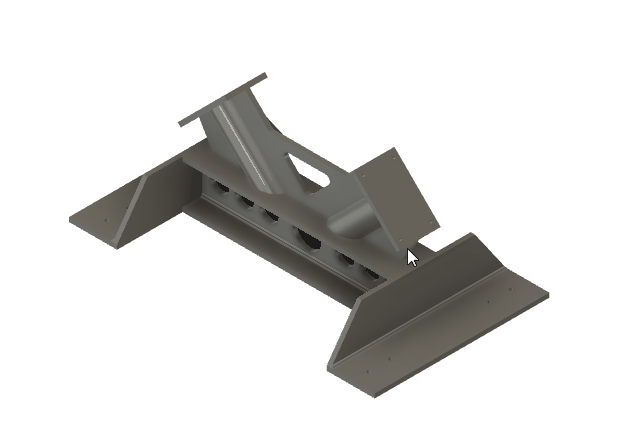

Il nuovo piano di costruzione viene visualizzato nell'area grafica, ruotato in corrispondenza dell'angolo specificato.

Suggerimenti

• Creare piani di costruzione quando si desidera creare schizzi che non giacciono su uno dei tre piani di default.
• Utilizzare i piani di costruzione come input per altri utensili, ad esempio l'utensile di taglio per l'utensile Dividi corpo.
