Creazione di bordo ad incastro e gola

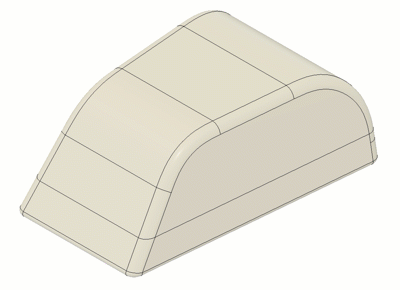

Informazioni su come utilizzare l'utensile Bordo ad incastro per creare un bordo ad incastro, una gola o una lavorazione combinata su uno o due corpi solidi in Fusion.

1. Nella barra degli strumenti Progettazione, selezionare Plastica > Crea > Bordo a incastro.

   Viene visualizzata la finestra di dialogo Bordo a incastro.

2. Nell'area grafica, selezionare uno o più spigoli tangenti su un corpo solido per definire la traiettoria per il bordo a incastro o la scanalatura.

3. Selezionare un Tipo:

   • Bordo a incastro: crea una lavorazione Bordo ad incastro rialzata su un corpo solido.
   • Scanalatura: crea una lavorazione Scanalatura incavata su un corpo solido.
   • Bordo ad incastro e scanalatura: crea una lavorazione Bordo ad incastro con un bordo ad incastro e una scanalatura su una coppia di corpi solidi.

4. Facoltativo: regolare la Visibilità dei corpi utilizzati.

   • Trasparenza Lato 1: riduce l'opacità del corpo Lato 1 durante la modifica della lavorazione.
   • Trasparenza Lato 2: riduce l'opacità del corpo Lato 2 durante la modifica della lavorazione.

5. Scegliere un Tipo di guida, quindi selezionare la geometria della guida corrispondente.

   • Guida faccia: selezionare una faccia su entrambi i lati dello spigolo selezionato per individuare la lavorazione.

   • Direzione estrazione: selezionare un piano o una faccia per definire la direzione di estrazione.

     Un'anteprima della lavorazione bordo a incastro, scanalatura o bordo a incastro e scanalatura viene visualizzata nell'area grafica.

6. Facoltativo: fare clic su Inverti per invertire la lavorazione nell'altro corpo.

7. Facoltativo: definire una o due estensioni e scegliere un risultato:

   • Selezionare uno o due punti, vertici, facce o piani a cui estendere.
   • Quindi scegliere un Risultato estensione tra i possibili risultati in base alle estensioni selezionate.

8. Facoltativo: nella scheda Avanzate, regolare le quote della lavorazione.

9. Fare clic su OK.

La lavorazione bordo a incastro, scanalatura o bordo a incastro e scanalatura viene visualizzata sul corpo solido nell'area grafica.

Suggerimenti

• Assegnare una Regola plastica prima di creare una lavorazione Bordo a incastro.
• Selezionare lo spigolo interno per posizionare la lavorazione bordo a incastro per posizionare la scanalatura all'esterno della progettazione.
• Per creare un bordo a incastro e una scanalatura insieme, verificare che i due corpi siano in contatto in modo che gli spigoli siano allineati e le facce perpendicolari tra loro. Ad esempio, un parallelepipedo di cui si esegue Svuotamento e quindi Dividi corpo.
• Per il tipo Bordo a incastro e scanalatura, le quote della scanalatura vengono determinate automaticamente dalle quote e dalla distanza di sicurezza del bordo a incastro.
• Per Direzione estrazione, assicurarsi che gli spigoli siano continui tangente.
