Analisi del raggio minimo utensile

Informazioni su come utilizzare Analisi raggio minimo in Fusion per determinare il raggio minimo dell'utensile necessario per i metodi di lavorazione sottrattivi.

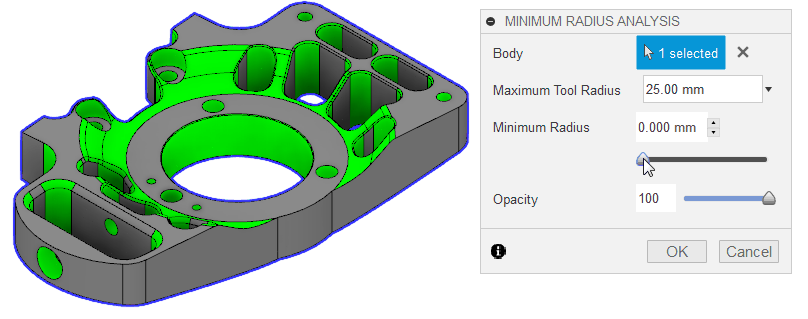

Questo utensile evidenzia le aree ad alta e bassa curvatura, facilitando l'identificazione delle regioni che non possono essere lavorate con un raggio di taglio specifico.

1. Nella barra degli strumenti, selezionare Verifica > Analisi raggio minimo .

   Viene visualizzata la finestra di dialogo Analisi raggio minimo.

2. Nell'area grafica, selezionare il corpo o i corpi da analizzare.

3. Nella finestra di dialogo, impostare il Raggio massimo utensile.

4. Specificare il Raggio minimo.

5. (Facoltativo) Regolare il dispositivo di scorrimento Opacità.

6. (Facoltativo) Selezionare Curve strette per includere curve strette nell'analisi.

7. Fare clic su OK.

I risultati di Analisi raggio minimo vengono visualizzati nell'area grafica e nella cartella Analisi nel Browser.

Suggerimenti

• Per modificare l'analisi, fare clic con il pulsante destro del mouse sull'elemento della cartella nel Browser e selezionare Modifica.
• Per mostrare o nascondere l'analisi nell'area grafica, fare clic sull'icona di visibilità nel Browser.
