L'utensile Inserisci elemento di fissaggio consente di inserire un elemento di fissaggio desiderato nella progettazione in Modalità Modellazione parametrica in Fusion.

Solido > Inserisci > Inserisci elemento di fissaggio

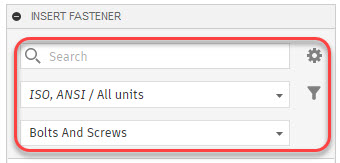

Barra di ricerca

Consente di cercare elementi quali "Vite a testa incassata" o "SHCS" (Socket Head Cap Screw) per escludere il contenuto in modo da visualizzare solo gli elementi di fissaggio con tali criteri.

Filtri

Sono presenti filtri persistenti per gli standard (ANSI, DIN, ISO...) e i tipi di unità (Unità metriche, Unità imperiali). Ciò consente di impostare un filtro che verrà mantenuto ogni volta che si avvia l'utensile con un secondo gruppo di filtri per escludere elementi quali tipo di testa, tipo di filettatura, dimensioni e altro ancora.

Navigazione

È possibile sfogliare le cartelle per esplorare i vari contenuti. Durante la navigazione è anche possibile abilitare i filtri per trovare solo l'elemento di fissaggio corretto.

Gli elementi di fissaggio sono organizzati nelle seguenti cartelle:

• Bulloni e viti
• Dadi
• Rivetti
• Rondelle

La finestra di dialogo Inserisci elemento di fissaggio è organizzata in due schede:

• Lavorazione
• Opzioni

Lavorazione

Parametri

Accettare o regolare i parametri seguenti.

Posizione

Selezionare uno spigolo circolare, una faccia conica o cilindrica, un punto dello schizzo o un elemento di fissaggio esistente.

Seleziona simili

La casella di controllo Seleziona simili è selezionata per default, il che consente di inserire elementi di fissaggio in tutti i fori identici nella faccia selezionata in una volta sola. Deselezionare la casella di controllo per selezionare singolarmente i fori nella faccia selezionata.

Inverti

Il pulsante Inverti consente di invertire la direzione del giunto quando si posizionano elementi di fissaggio su un punto dello schizzo.

Dimensione nominale

Selezionare una dimensione da applicare all'elemento di fissaggio.

Aggiungi dimensione

Consente di aggiungere nuove dimensioni agli standard esistenti per creare elementi di fissaggio non standard.

Lunghezza nominale

Selezionare una lunghezza da applicare all'elemento di fissaggio.

Aggiungi lunghezza

Consente di aggiungere nuove lunghezze agli standard esistenti per creare elementi di fissaggio non standard.

Materiale

Selezionare un materiale da applicare all'elemento di fissaggio.

Finitura

Selezionare una finitura superficie da applicare all'elemento di fissaggio.

Numero parte

Consente di specificare un numero parte dell'elemento di fissaggio.

Descrizione

Consente di specificare una descrizione dell'elemento di fissaggio.

Crea e continua

Fare clic per continuare a posizionare gli elementi di fissaggio.

Proprietà (sola lettura)

Le proprietà, quali Diametro testa, Altezza testa, Lunghezza filettatura, Designazione, Tipo e altre, sono di sola lettura e differiscono in base agli elementi di fissaggio.

Opzioni

Distanza di sicurezza dadi

• Passo filettatura
• Diametro

Distanza di sicurezza filettatura

• Passo filettatura
• Diametro

Modifica elemento di fissaggio

Consente di modificare gli elementi di fissaggio non standard creati.

Elimina elemento di fissaggio

Consente di eliminare gli elementi di fissaggio non standard creati.
