Creazione di un appoggio

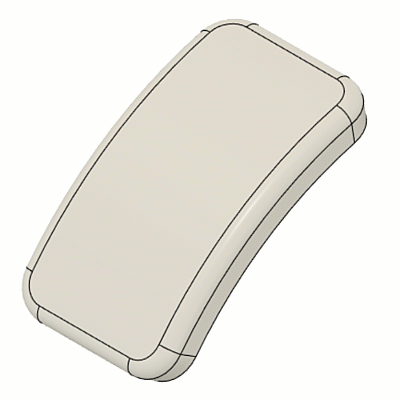

Informazioni su come utilizzare l'utensile Appoggio per creare una lavorazione Appoggio che interseca il corpo solido complessivo e forma un'area piana che può essere utilizzata per altre lavorazioni o per il posizionamento di altri componenti in una progettazione di Fusion.
Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.
Nella barra degli strumenti, selezionare Plastica > Crea > Appoggio
.Viene visualizzata la finestra di dialogo Appoggio.
Nell'area grafica, selezionare i profili di schizzo chiusi e un Corpo solido per creare un appoggio.
Nell'area grafica viene visualizzata un'anteprima di ogni lavorazione appoggio inserita.
Facoltativo: Inverte la lavorazione Appoggio sul profilo di schizzo selezionato.
Specificare la distanza di offset della posizione della lavorazione Appoggio dal piano di appoggio
Specificare lo *spessore * della parete di appoggio.
Selezionare la casella Lato 1 per eseguire l'offset dello spessore su un lato del profilo dello schizzo.
Specificare il valore dell'angolo di sformo per Lato 1 della lavorazione Appoggio.
Selezionare la casella Lato 2 per eseguire l'offset dello spessore su un lato del profilo dello schizzo.
Selezionare un Tipo di estensione e regolare le impostazioni associate:
- Tutto: estrude l'appoggio attraverso il corpo selezionato.
- Ad oggetto: estrude l'appoggio dal profilo dello schizzo in un corpo, una faccia o un piano selezionato.
Se necessario, utilizzare le opzioni Avanzate per controllare la creazione di fori indesiderati:
- Facce superiori: selezionare le facce superiori del corpo solido per specificare le aree in cui verrà creata la lavorazione restante.
- Ritaglia: rimuove un'area indesiderata che si estende all'esterno del corpo solido.
Fare clic su OK.
La lavorazione appoggio viene creata e visualizzata sul corpo solido nell'area grafica.
Suggerimenti
- Assegnare una regola plastica ai componenti che contengono i corpi se si desidera che la lavorazione Appoggio erediti alcune delle sue quote dalla regola plastica.
