Rivoluzione di un corpo solido

Informazioni sull'utilizzo dell'utensile Rivoluzione per creare un corpo solido in Fusion.

1. Nella barra degli strumenti, fare clic su Solido > Crea > Rivoluzione .

   Viene visualizzata la finestra di dialogo Rivoluzione.

2. Nell'area grafica, selezionare il profilo o la faccia dello schizzo complanari di cui eseguire la rivoluzione.

3. Nell'area grafica, selezionare una curva dello schizzo lineare, uno spigolo, una faccia cilindrica o un asse attorno al quale eseguire la rivoluzione.

4. Nella finestra di dialogo, selezionare un'impostazione Tipo di estensione e regolare le impostazioni associate:

   • Parziale: consente di eseguire la rivoluzione del profilo attorno all'asse fino ad un valore di angolo specificato.
     • Direzione: selezionare un'impostazione direzione.
       • Un lato: consente di eseguire la rivoluzione su un lato del piano del profilo.
       • Due lati: consente di eseguire la rivoluzione del profilo su ciascun lato del piano del profilo.
       • Simmetrico: consente di eseguire la rivoluzione del profilo in modo simmetrico su ogni lato del piano del profilo.
     • Angolo: trascinare la maniglia del manipolatore o digitare un valore per specificare l'angolo di rivoluzione.
   • Ad oggetto: consente di eseguire la rivoluzione su un corpo, una faccia o un piano selezionati.
     • Direzione: selezionare Un lato o Due lati .
     • Angolo: (To) Selezionare il corpo, la faccia, il piano o il vertice in cui eseguire la rivoluzione.
   • Completa: esegue la rivoluzione del profilo di 360 gradi attorno all'asse.

5. Selezionare un'Operazione e regolare le impostazioni associate:

   • Unisci: combina il nuovo corpo con un corpo esistente.
   • Taglia: rimuove un'area da un corpo esistente.
     • Oggetti da tagliare: selezionare o deselezionare gli oggetti da tagliare.
   • Interseca: crea un corpo in corrispondenza dell'intersezione di un corpo esistente e del nuovo corpo.
     • Oggetti da tagliare: selezionare o deselezionare gli oggetti da tagliare.
   • Nuovo corpo: crea un nuovo corpo nel componente attivo.
   • Nuovo componente: crea un nuovo corpo in un nuovo componente. Esclusivamente tipo Progettazione ibrida.

6. Fare clic su OK.

Il corpo solido della rivoluzione viene visualizzato nell'area grafica.

Suggerimenti

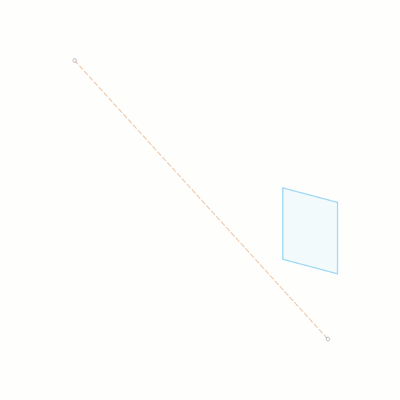

• Utilizzare Asse di proiezione per proiettare l'asse sullo stesso piano su cui si trova il profilo di rivoluzione. Deselezionare per mantenere l'asse nella posizione originale.

Sinistra: selezionare Asse di proiezione	Destra: deselezionare Asse di proiezione
