Creazione di una nervatura

Informazioni su come utilizzare l'utensile Nervatura per creare una parete sottile da un profilo di schizzo aperto, in una direzione parallela al piano di schizzo, estrusa alle facce più vicine di un corpo solido in Fusion.

1. Nella barra degli strumenti, fare clic su Solido > Crea > Nervatura .

   Viene visualizzata la finestra di dialogo Nervatura.

2. Nell'area grafica, selezionare un profilo di schizzo aperto da utilizzare come Profilo.

3. Nella finestra di dialogo, selezionare una Direzione spessore:

   • Simmetrica: esegue l'estrusione della metà del valore di spessore su ciascun lato del profilo di schizzo.
   • Un lato: esegue l'estrusione del valore di spessore completo su un lato del profilo di schizzo.

4. Selezionare un'opzione Inizio:

   • Dall'alto: misura lo spessore a partire dall'alto.
   • Dal basso: misura lo spessore a partire dal basso.

5. Specificare il valore Spessore per estrudere la nervatura, perpendicolarmente al piano dello schizzo:

   • Nell'area grafica, trascinare la maniglia del manipolatore di distanza.
   • In alternativa, specificare un valore esatto.

6. Selezionare un Tipo di estensione, quindi regolare le impostazioni associate:

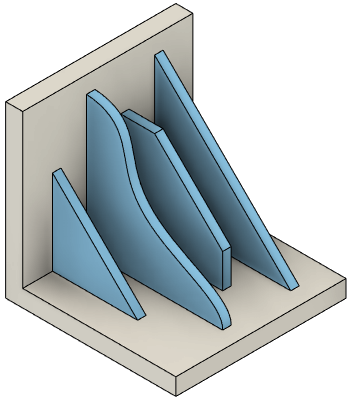

   • Al prossimo: esegue l'estrusione della nervatura dal profilo di schizzo alle facce più vicine su un corpo solido.

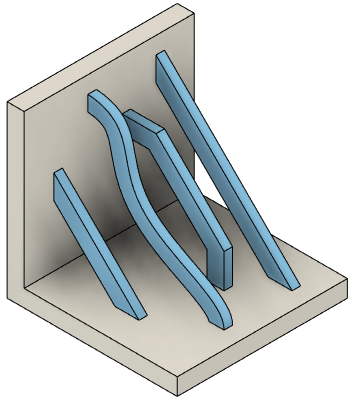

   • Distanza: esegue l'estrusione della nervatura dal profilo di schizzo fino ad una profondità specificata.
     • Profondità: specificare la distanza di estrusione della nervatura, parallela al piano di schizzo, verso le facce più vicine di un corpo solido.

7. Facoltativo: applicare sformo e raccordi alla nervatura:

   Fusion Design Extension

   Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.

   • Specificare un valore per l'angolo di sformo.
   • Selezionare un piano o una faccia per definire la Direzione di estrazione sformo.
   • Fare clic su Inverti direzione di estrazione per invertire la direzione di estrazione dello sformo.
   • Specificare un valore per Raggio raccordo per applicare i raccordi alla base della lavorazione nervatura.

8. Fare clic su OK.

Viene eseguita l'estrusione della lavorazione nervatura in una direzione parallela al piano di schizzo e visualizzata sul corpo solido nell'area grafica.

Suggerimenti

• Fare clic sull'icona Inverti per invertire la direzione di estrusione della nervatura.
