Creazione di una vista in sezione 3D

Informazioni sull'utilizzo di Analisi sezione per creare una vista che attraversa tutti gli oggetti visibili in una progettazione per rivelare i dettagli interni e le lavorazioni oscurate in una progettazione di Fusion.

Creazione di un'analisi sezione

1. Nella barra degli strumenti, selezionare Verifica > Analisi sezione .

   Viene visualizzata la finestra di dialogo Analisi sezione.

2. Nell'area grafica, selezionare un oggetto piano per definire il Piano di taglio.

3. Regolare le maniglie del manipolatore Distanza e Angolo per orientare il piano di taglio oppure immettere valori specifici.

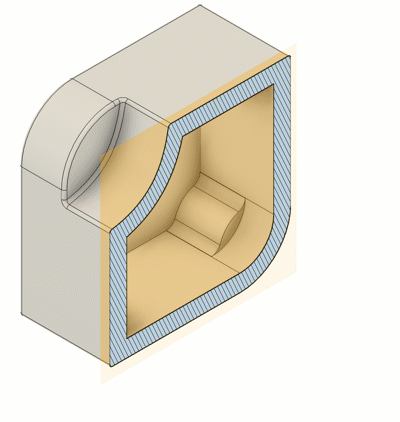

4. Facoltativo: fare clic su Inverti per passare al lato che si desidera mostrare.

5. Facoltativo: regolare Colore sezione:

   • Da componente: utilizza il colore di ciascun componente per applicare un'ombreggiatura al piano di taglio.
   • Personalizzato: utilizza un colore selezionato per applicare un'ombreggiatura al piano di taglio.
     • Colore personalizzato: fare clic sul campione di colore, quindi selezionare un colore o immettere un valore RGB specifico.

6. Facoltativo: deselezionare Mostra tratteggio per nascondere il modello di tratteggio diagonale visualizzato sulle facce in cui il piano di taglio crea l'analisi della sezione.

7. Fare clic su OK.

Nel Browser, il risultato Analisi sezione viene visualizzato nella cartella Analisi. L'analisi sezione influenza tutti i componenti che attraversa mentre è visibile.

Mostrare o nascondere un'analisi sezione

1. Nel Browser, espandere la cartella Analisi.
2. Fare clic sull'icona di visibilità accanto all'analisi sezione che si desidera mostrare o nascondere.
   • La visibilità è attivata.
   • La visibilità è disattivata.

L'analisi sezione viene mostrata o nascosta nell'area grafica.

Modifica di un'analisi sezione

1. Nel Browser, espandere la cartella Analisi.
2. Fare clic con il pulsante destro del mouse sull'analisi sezione, quindi scegliere Modifica.
3. Nella finestra di dialogo, regolare il gruppo di selezione e le impostazioni.
4. Fare clic su OK.

Eliminazione di un'analisi sezione

1. Nel Browser, espandere la cartella Analisi.
2. Fare clic con il pulsante destro del mouse sull'analisi sezione, quindi scegliere Elimina.

L'analisi sezione viene eliminata dal browser e non influisce più sui componenti nell'area grafica.

Suggerimenti

• Utilizzare un'analisi sezione per visualizzare i dettagli interni di una progettazione.

• Creare più analisi sezione, quindi regolarne la visibilità nel browser per passare da una all'altra.

• L'opzione Colore sezione è impostata su Da componente per default e mostra la vista in sezione codificata con i colori per componente. Impostarla su Personalizzato per impostare un unico colore specificato per l'intera vista in sezione.

• Utilizzare Inverti per invertire la vista in sezione sul piano di taglio.
