Informazioni su come utilizzare l'utensile Accoppiamento a scatto per creare una lavorazione accoppiamento a scatto a sbalzo per fissare due corpi solidi in una progettazione in Fusion.

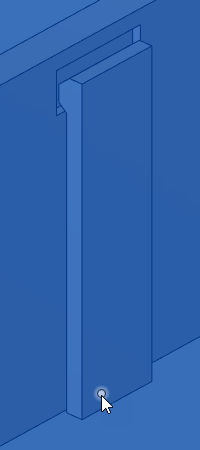

Creazione di un accoppiamento a scatto con un gancio e una scanalatura paralleli

Creare una lavorazione accoppiamento a scatto con un gancio e una scanalatura paralleli ad una faccia per connettere una coppia di corpi solidi.

1. Nella barra degli strumenti, selezionare Plastica > Crea > Accoppiamento a scatto .

   Viene visualizzata la finestra di dialogo Accoppiamento a scatto.

2. Nella finestra di dialogo, selezionare la Visibilità:

   • Trasparenza Lato 1: riduce l'opacità del corpo lato 1.
   • Trasparenza Lato 2: riduce l'opacità del corpo lato 2.
   • Analisi sezione: taglia una sezione attraverso il centro della lavorazione accoppiamento a scatto durante la modifica.

3. Nella finestra di dialogo, selezionare il Tipo di accoppiamento a scatto Gancio e scanalatura paralleli.

4. Nell'area grafica, selezionare Punti dello schizzo per posizionare il lato del gancio di ogni lavorazione accoppiamento a scatto.

   Nell'area grafica viene visualizzata un'anteprima di ogni lavorazione accoppiamento a scatto inserita.

5. Facoltativo: utilizzare il comando Inverti per invertire la lavorazione accoppiamento a scatto sul punto dello schizzo selezionato.

6. Selezionare un Tipo di rotazione e regolare le relative impostazioni:

   • Uniforme: ruota tutti gli accoppiamenti a scatto dello stesso angolo attorno ai punti dello schizzo.
     • Angolo di rotazione: trascinare la maniglia del manipolatore per ruotare l'accoppiamento a scatto intorno al punto dello schizzo o specificare un valore esatto.
   • Indipendente: ruota ciascun accoppiamento a scatto in modo indipendente attorno al proprio punto di schizzo.
     • Angolo di rotazione: trascinare ogni maniglia del manipolatore nell'area grafica o specificare un valore esatto.
   • Allineato: allinea tutti gli accoppiamenti a scatto alla geometria piana, lineare o di punti selezionata.
     • Oggetto allineamento: selezionare un piano, una linea o un punto per allineare gli accoppiamenti a scatto.
     • Inverti: fare clic per invertire l'allineamento degli accoppiamenti a scatto di 180 gradi rispetto all'oggetto di allineamento.

7. Selezionare un Tipo di estensione e regolare le impostazioni associate:

   • Al prossimo: esegue l'estrusione della parte inferiore del gancio dal profilo di schizzo alle facce più vicine su un corpo solido.
     • Raggio raccordo di base: consente di specificare il valore del raggio per il raccordo alla base del gancio.
   • Distanza: esegue l'estrusione della parte inferiore del gancio dal piano dello schizzo ad una profondità specificata.
     • Profondità: consente di specificare la distanza di estrusione.

8. Nella sezione Gancio, selezionare un Corpo per il gancio.

9. Specificare i valori per regolare le quote del gancio.

10. Nella sezione Scanalatura, selezionare Scanalatura per creare il lato scanalatura della lavorazione accoppiamento a scatto.

11. Specificare i valori per regolare le quote della scanalatura.

12. Fare clic su OK.

La lavorazione accoppiamento a scatto viene creata e visualizzata sul corpo solido nell'area grafica.

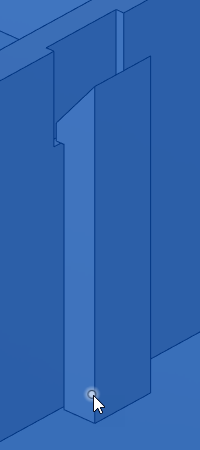

Creazione di un accoppiamento a scatto con un gancio e una scanalatura perpendicolari

Creare una lavorazione accoppiamento a scatto con un gancio e una scanalatura perpendicolari ad una faccia per connettere una coppia di corpi solidi.

1. Nella finestra di dialogo, selezionare il Tipo di accoppiamento a scatto Gancio e scanalatura perpendicolari.
2. Nell'area grafica, selezionare Punti dello schizzo per posizionare il lato del gancio di ogni lavorazione accoppiamento a scatto.
3. Facoltativo: utilizzare il comando Inverti per invertire la lavorazione accoppiamento a scatto sul punto dello schizzo selezionato.
4. Selezionare un Tipo di rotazione e regolare le relative impostazioni:
   • Uniforme
     • Angolo di rotazione
   • Indipendente
     • Angolo di rotazione
   • Allineato
     • Oggetto allineamento
     • Inverti
5. Specificare il valore Raggio raccordo di base per il raccordo alla base del gancio.
6. Nella sezione Gancio, selezionare un Corpo per il gancio.
7. Specificare i valori per regolare le quote del gancio.
8. Nella sezione Sottosquadro gancio, selezionare Scanalatura per creare il lato scanalatura della lavorazione accoppiamento a scatto.
9. Selezionare un corpo per la scanalatura.
10. Specificare i valori per regolare le quote della scanalatura.
11. Fare clic su OK.

La lavorazione accoppiamento a scatto viene creata e visualizzata sul corpo solido nell'area grafica.

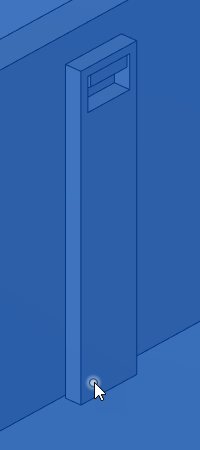

Creazione di un accoppiamento a scatto con un gancio e una sequenza chiusa

Creare una lavorazione accoppiamento a scatto con un gancio e una sequenza chiusa per collegare una coppia di corpi solidi.

1. Nella finestra di dialogo, selezionare il Tipo di accoppiamento a scatto Gancio e sequenza chiusa.
2. Nell'area grafica, selezionare Punti dello schizzo per posizionare il lato sequenza chiusa di ogni lavorazione accoppiamento a scatto.
3. Facoltativo: utilizzare il comando Inverti per invertire la lavorazione accoppiamento a scatto sul punto dello schizzo selezionato.
4. Selezionare un Tipo di rotazione e regolare le relative impostazioni:
   • Uniforme
     • Angolo di rotazione
   • Indipendente
     • Angolo di rotazione
   • Allineato
     • Oggetto allineamento
     • Inverti
5. Selezionare un Tipo di estensione e regolare le impostazioni associate:
   • Al prossimo
     • Raggio raccordo di base
   • Distanza
     • Profondità
6. Nella sezione Linea chiusa, selezionare un Corpo per la linea chiusa.
7. Specificare i valori per regolare le quote della linea chiusa.
8. Nella sezione Gancio, selezionare Gancio per creare il lato gancio della lavorazione accoppiamento a scatto.
9. Selezionare un Corpo per il gancio.
10. Specificare i valori per regolare le quote del gancio.
11. Fare clic su OK.

La lavorazione accoppiamento a scatto viene creata e visualizzata sul corpo solido nell'area grafica.

Suggerimenti

• Assegnare una regola plastica ai componenti che contengono i corpi se si desidera che la lavorazione accoppiamento a scatto erediti alcune delle sue quote dalla regola plastica.
• Creare uno schizzo su un piano di separazione tra due corpi e posizionare un punto per individuare ogni lavorazione accoppiamento a scatto.
• È possibile lasciare i punti dello schizzo non vincolati e trascinarli sul piano dello schizzo per regolare la posizione di ogni accoppiamento a scatto oppure vincolarli o quotarli nello schizzo per definire posizioni precise.
• Deselezionare il gruppo di selezione per regolare la Modalità di selezione:
  • Selezionare Automatico per selezionare automaticamente tutti i punti visibili dello schizzo.
  • Selezionare Manuale per selezionare manualmente ogni punto dello schizzo.
