Creazione di una maglia

Informazioni su come utilizzare l'utensile Maglia per creare una parete sottile da un profilo di schizzo aperto, in una direzione perpendicolare al piano di schizzo, estrusa alle facce più vicine di un corpo solido in Fusion.

1. Nella barra degli strumenti, fare clic su Solido > Crea > Maglia .

   Viene visualizzata la finestra di dialogo Maglia.

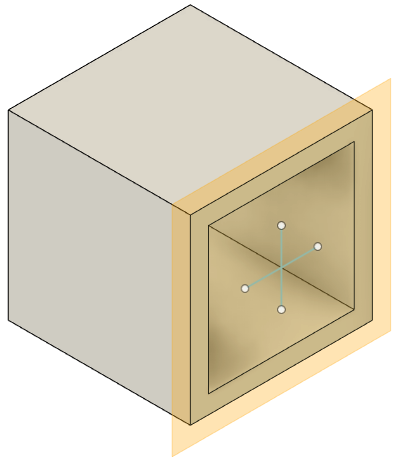

2. Nell'area grafica, selezionare un profilo di schizzo aperto da utilizzare come Profilo.

3. Nella finestra di dialogo, selezionare un'impostazione Direzione spessore:

   • Simmetrica: esegue l'estrusione della metà del valore di spessore su ciascun lato del profilo di schizzo.
   • Un lato: esegue l'estrusione del valore di spessore completo su un lato del profilo di schizzo.

4. Nella finestra di dialogo, selezionare un'impostazione Inizio:

   • Inferiore: misura lo spessore a partire dal basso.
   • Superiore: misura lo spessore a partire dall'alto.

5. Selezionare un'impostazione Tipo di estensione, quindi regolare le impostazioni associate:

   • Al prossimo: esegue l'estrusione della maglia dal profilo di schizzo alle facce più vicine su un corpo solido.
     • Spessore: specificare la distanza di estrusione della maglia, perpendicolare al piano di schizzo.
   • Distanza: esegue l'estrusione della maglia dal profilo di schizzo fino ad uno spessore specificato.
     • Spessore: specificare la distanza di estrusione della maglia, perpendicolare al piano di schizzo.
     • Profondità: specificare la distanza di estrusione della maglia, perpendicolare al piano di schizzo, verso le facce più vicine di un corpo solido.

6. Facoltativo: applicare sformo e raccordi alla lavorazione maglia:

   Fusion Design Extension

   Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.

   • Specificare un valore per l'angolo di sformo.
   • Facoltativo: specificare un valore per il Raggio di raccordo per applicare i raccordi alla base della lavorazione maglia.

7. Fare clic su OK.

Viene eseguita l'estrusione della lavorazione maglia in una direzione perpendicolare al piano di schizzo e visualizzata sul corpo solido nell'area grafica.

Suggerimenti

• Fare clic sull'icona Inverti per invertire la direzione di estrusione della lavorazione maglia.
• Deselezionare Estendi curve per interrompere la lavorazione maglia alle estremità del profilo di schizzo. Lasciare selezionata per estendere la lavorazione maglia oltre le estremità del profilo di schizzo alle facce più vicine di un corpo solido.
