Rivoluzione di un corpo di superficie

Informazioni sull'utilizzo dell'utensile Rivoluzione per creare un corpo di superficie in Fusion.

1. Nella barra degli strumenti, fare clic su Progettazione > Superficie > Crea > Rivoluzione .

   Viene visualizzata la finestra di dialogo Rivoluzione.

2. Nell'area grafica, selezionare un profilo dello schizzo, una curva dello schizzo o una faccia piana di cui eseguire la rivoluzione.

   Nota: Se si deseleziona la casella accanto a Concatenamento, è possibile selezionare un solo spigolo senza selezionare i suoi spigoli adiacenti.

3. Nell'area grafica, selezionare una curva dello schizzo, uno spigolo, una faccia cilindrica o un asse di rivoluzione.

4. Nella finestra di dialogo, selezionare Tipo di estensione e regolare le impostazioni associate:

   • Parziale: esegue la rivoluzione del profilo attorno all'asse fino ad un valore di angolo specificato.
     • Direzione: selezionare un'impostazione direzione.
       • Un lato: crea una rivoluzione in una direzione.
       • Due lati: crea una rivoluzione in entrambe le direzioni. Ciascuna direzione può avere un angolo diverso.
       • Simmetrica: crea una rivoluzione simmetrica in entrambe le direzioni.
     • Angolo: trascinare la maniglia del manipolatore o digitare un valore esatto per specificare l'angolo di rivoluzione.
   • Ad oggetto: esegue la rivoluzione su un corpo, una faccia o un piano selezionati.
     • Direzione: selezionare Un lato o Due lati .
     • Angolo: (To) Selezionare il corpo, la faccia, il piano o il vertice in cui eseguire la rivoluzione.
   • Completa: esegue la rivoluzione del profilo di 360 gradi attorno all'asse.

5. Selezionare un tipo di Operazione:

   • Nuovo corpo: crea un nuovo corpo nel componente attivo.
   • Nuovo componente: crea un nuovo corpo in un nuovo componente.

6. Fare clic su OK.

Il corpo di superficie di rivoluzione viene visualizzato nell'area grafica.

Suggerimenti

• Asse di proiezione proietta l'asse sullo stesso piano su cui si trova il profilo selezionato. Deselezionare per mantenere l'asse nella posizione originale.

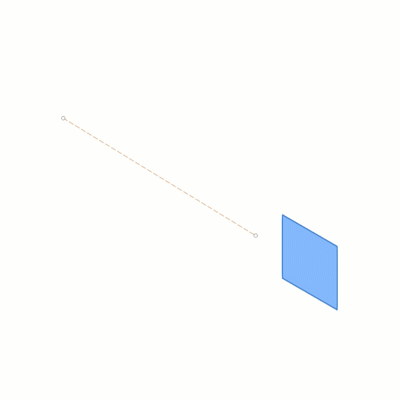

Sinistra: selezionare Asse di proiezione	Destra: deselezionare Asse di proiezione
