Superfici da geometria esistente
Gli utensili nel gruppo Progettazione > Superficie > Crea consentono di creare un corpo di superficie da profili di schizzo aperti o chiusi o una faccia piana in Fusion.
Per creare un corpo di superficie da uno schizzo o una faccia piana è possibile utilizzare i seguenti utensili:
- Delimita
- Estrudi
- Rivoluzione
- Sweep
- Loft
- Rigata
- Offset
Chiusura fori

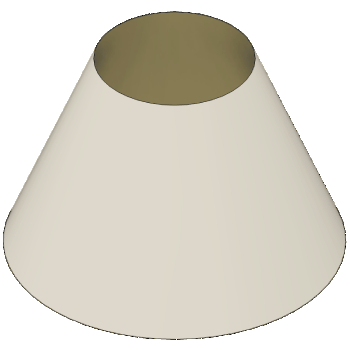

L'utensile Delimita consente di creare una superficie piana o 3D all'interno del contorno di una sequenza chiusa.
È possibile utilizzare l'utensile Delimita per sostituire una faccia mancante in un superset o per creare una faccia su un'apertura in un solido. È possibile creare superfici di contorno per formare un superset continuo o creare un solido. La faccia mancante deve disporre di una serie di bordi collegati che forma il contorno della superficie.
Estrusione

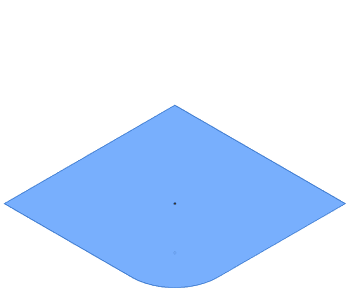

L'utensile Estrusione consente di aggiungere profondità ad un profilo dello schizzo, ad una curva dello schizzo, ad una faccia piana o ad un oggetto di testo a riga singola.
Rivoluzione

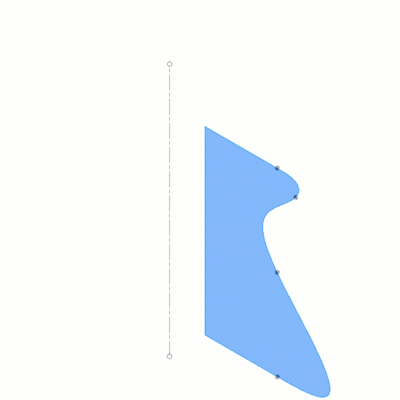

L'utensile Rivoluzione esegue la rivoluzione di un profilo di schizzo o di una faccia piana attorno ad un asse.
Selezionare un profilo o una faccia piana, quindi selezionare l'asse di rivoluzione. Facoltativamente, selezionare Asse di proiezione per proiettare l'asse sullo stesso piano su cui si trova il profilo di rivoluzione oppure deselezionare l'opzione per mantenere l'asse nella posizione originale.
Sweep
L'utensile Sweep esegue lo sweep di un profilo dello schizzo o di una faccia piana lungo un percorso.
Loft

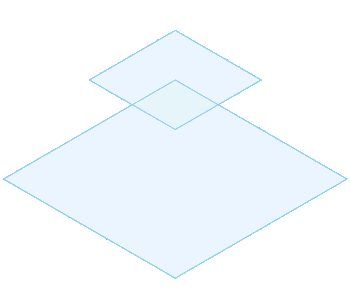

L'utensile Loft crea una forma levigata che effettua la transizione tra due o più facce piane o profili di schizzo.
Rigata

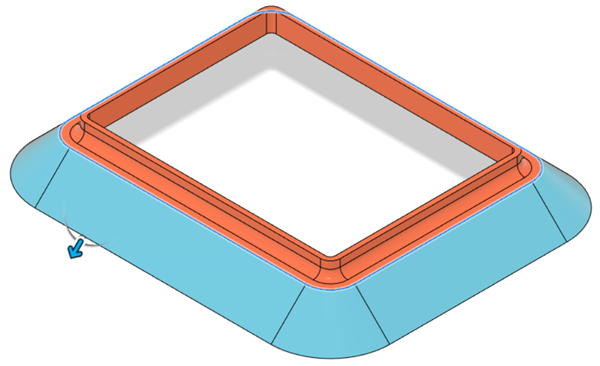

L'utensile Rigata crea una superficie rigata ad una distanza e un angolo specificati dagli spigoli selezionati.
È possibile aggiungere estensioni alle superfici esistenti, creare superfici di partizione o aggiungere una superficie di sformo che segue la geometria di riferimento selezionata.
Offset

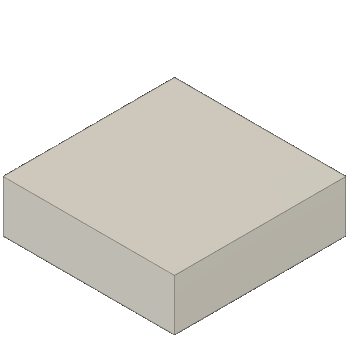

L'utensile Offset crea una nuova superficie ad una data distanza da una faccia selezionata.
