Sweep di un corpo di superficie

Informazioni sull'utilizzo dell'utensile Sweep per creare un corpo di superficie in Fusion.

1. Fare clic su Progettazione > Superficie > Crea > Sweep .

   Viene visualizzata la finestra di dialogo Sweep.

2. Nella scheda Lavorazione della finestra di dialogo Sweep, selezionare una delle tre impostazioni Tipo:

   • Traiettoria singola: esegue lo sweep del profilo selezionato lungo la traiettoria.
   • Traiettoria e guida: esegue lo sweep del profilo selezionato lungo la traiettoria e utilizza la guida per controllare la scala e l'orientamento della geometria di sweep.
   • Traiettoria e superficie guida: esegue lo sweep del profilo selezionato lungo la traiettoria e utilizza la superficie guida per controllare la scala e l'orientamento della geometria di sweep.

3. Selezionare la geometria:

   • Profilo: selezionare un profilo di schizzo, una curva di schizzo o una faccia piana per lo sweep.
   • Traiettoria: selezionare una curva o uno spigolo di schizzo lungo cui eseguire lo sweep.
   • Guida: per uno sweep Traiettoria e guida, selezionare una guida.
   • Superficie guida: per uno sweep Traiettoria e superficie guida, selezionare una superficie guida.

4. Utilizzare le maniglie del manipolatore nell'area grafica o immettere valori esatti per regolare le impostazioni della traiettoria:

   • Traiettoria singola
     • Distanza: consente di specificare la percentuale della lunghezza della traiettoria da eseguire per lo sweep.
     • Orientamento
       • Perpendicolare
         • Angolo di rastremazione: specificare l'angolo per rastremare lo sweep lontano dalla traiettoria.
         • Angolo di torsione: specificare l'angolo di torsione dello sweep intorno alla traiettoria.
       • Parallelo
   • Traiettoria e guida
     • Estensione
       • Perpendicolare alla traiettoria
         • Distanza
       • Estensioni complete
         • Distanza su traiettoria: specificare la percentuale della lunghezza della traiettoria di cui eseguire lo sweep.
         • Distanza guida: consente di specificare la percentuale della distanza della guida di cui eseguire lo sweep.
     • Scala profilo: consente di controllare la scala e l'orientamento in base alla guida.
       • Scala: utilizzare la distanza della guida lungo traiettoria per scalare il profilo in entrambe le direzioni X e Y.
       • Stira: utilizzare la distanza tra la traiettoria e la guida per scalare il profilo in X (stira il profilo tra le guide mantenendo l'altezza).
       • Nessuno: il profilo non viene scalato lungo lo sweep, la guida viene utilizzata esclusivamente a scopo di orientamento.
   • Traiettoria e superficie guida
     • Distanza

5. Selezionare un tipo di orientamento:

   • Perpendicolare: consente di orientare il corpo di sweep perpendicolarmente alla traiettoria.
   • Parallelo: consente di orientare il corpo di sweep parallelamente alla traiettoria.

6. Selezionare un'operazione dall'elenco a discesa e regolare le impostazioni associate:

   • Nuovo corpo
   • Nuovo componente

7. Facoltativo: nella scheda Analisi, selezionare un Tipo di analisi per analizzare il risultato visualizzato in anteprima nel contesto:

   • Nessuna: non visualizza alcuna analisi.

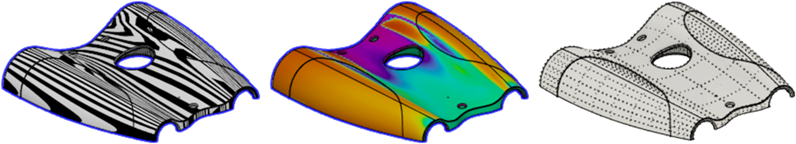

   • Zebra: visualizza strisce bianche e nere alterne su un corpo per consentire l'analisi della curvatura della superficie.

   • Mappa curvatura: visualizza una sfumatura di colore su un corpo per facilitare l'analisi delle aree ad alta e bassa curvatura della superficie.

   • Analisi isocurva: applica mappatura UV e radiali della curvatura per consentire l'analisi della qualità della curvatura della superficie.



8. Fare clic su OK per terminare.

Il corpo della superficie di sweep viene visualizzato nell'area grafica.

Suggerimenti

• Deselezionare Catena per selezionare spigoli singoli senza selezionare gli spigoli adiacenti.
