Attività 5: verifica del volume della bottiglia

In questa attività si apprenderà come disegnare un rettangolo ed estruderlo per creare un inviluppo della bottiglia, quindi tagliare la bottiglia dall'estrusione per creare un corpo che rappresenta il volume di fluido che la bottiglia è in grado di contenere.

Prerequisiti

• Attività 4 completata.

Passaggi

1. Disegnare un rettangolo per inviluppare la bottiglia.

   1. Nell'area di lavoro Progetto, fare clic su Solido > Crea > Crea schizzo .

   2. Nella tela, fare clic sul piano XZ.

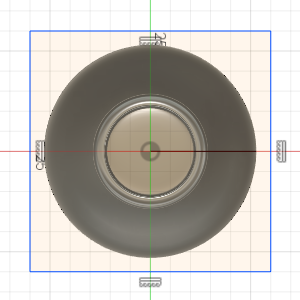

   3. Fare clic su Schizzo > Crea > Rettangolo > Rettangolo mediante 2 punti .

   4. Nella tela, fare clic su un punto lontano dalla bottiglia per specificare un angolo del rettangolo.

   5. Allontanare il cursore del mouse dall'angolo per iniziare a disegnare il rettangolo.

   6. Fare nuovamente clic per completare il rettangolo. Il rettangolo deve inviluppare la bottiglia.



   7. Nella finestra di dialogo Tavolozza dello schizzo, fare clic su Termina schizzo.

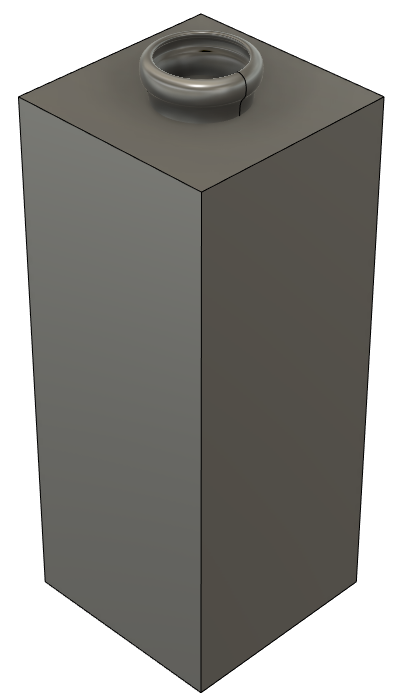

2. Estrudere il rettangolo verso l'alto di 135 mm e verso il basso di 15 mm.

   1. Fare clic su Solido > Crea > Estrudi .

   2. Nella finestra di dialogo Estrudi, selezionare Due lati per Direzione.

   3. Nella tela, fare clic e trascinare per estrudere il rettangolo verso l'alto di 135 mm.

   4. Fare clic e trascinare per estrudere il rettangolo verso il basso di 15 mm.

   5. Nella finestra di dialogo Estrudi, selezionare Nuovo corpo per Operazione.

   6. Fare clic su OK.



3. Tagliare la bottiglia dall'estrusione per creare un corpo che rappresenti il volume di fluido che la bottiglia è in grado di contenere.

   1. Fare clic su Solido > Modifica > Combina .

   2. Nella tela, fare clic sull'estrusione creata come il riferimento per l'opzione Corpo di destinazione.

   3. Fare clic sul corpo della bottiglia come il riferimento per l'opzione Corpo utensile.

   4. Nella finestra di dialogo Combina, selezionare Taglia per Operazione

   5. Selezionare Nuovo componente.

   6. Selezionare Mantieni strumenti.

   7. Fare clic su OK.

4. Verificare che il volume della bottiglia sia di 1.860E+05 mm^3.

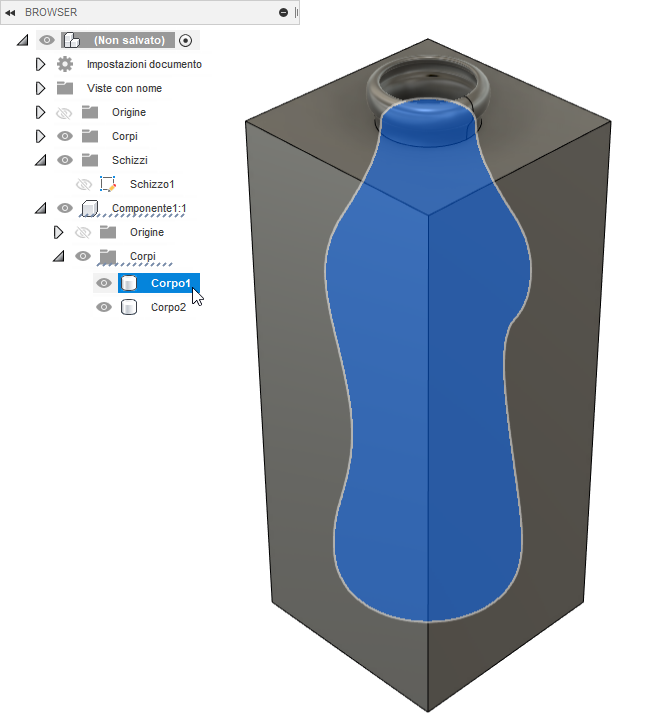

   1. Nel Browser, espandere Componente > Corpi per individuare il corpo che rappresenta il fluido all'interno della bottiglia.



   2. Fare clic con il pulsante destro del mouse sul corpo, quindi selezionare Proprietà.. Il Volume deve essere di 1,860E+05 mm^3.

Riepilogo dell'attività 5

In questa attività si è appreso come disegnare un rettangolo ed estruderlo per inviluppare la bottiglia, quindi tagliare la bottiglia dall'estrusione per creare un corpo che rappresenta il volume di fluido che la bottiglia è in grado di contenere.
