Attività 1: creazione di un parallelepipedo T-spline

Per creare un modello T-spline del taglierino, iniziare da un parallelepipedo T-spline con un'immagine di riferimento nel centro del parallelepipedo.

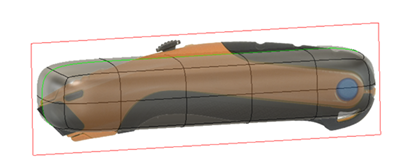

Immagine di riferimento, con una forma T-spline parallelepipedo

Passaggi

1. Selezionare l'immagine del taglierino come una tela sul piano XY.

   1. Selezionare la faccia Destra del ViewCube, in modo che l'asse Y punti verso destra e l'asse Z punti verso l'alto.



   2. Selezionare Solido > Inserisci > Tela.
   3. Selezionare il Piano YZ.
   4. Selezionare il pulsante immagine nella finestra di dialogo Tela.
   5. Passare alla cartella contenente il taglierino, selezionare il file UtilityKnife.png e fare clic su Apri.

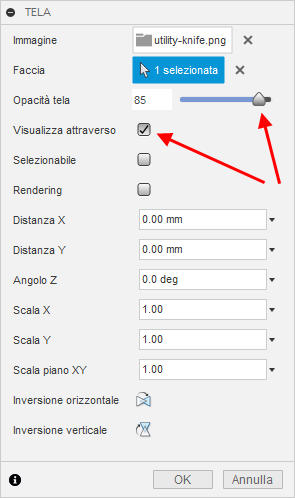

2. Regolare le impostazioni della tela ad un'opacità di 85 e selezionare Visualizza attraverso.

   1. Selezionare Visualizza attraverso per assicurarsi di poter vedere la tela attraverso la forma T-spline.



   2. Impostare l'opzione Opacità tela su 85.

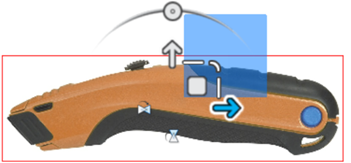

   3. Assicurarsi che la tela del taglierino sia orientata con la lama del taglierino sulla sinistra. Se il taglierino non è orientato correttamente, utilizzare il manipolatore di rotazione per orientarlo.



   4. Fare clic su OK.

   Nota L'immagine viene posizionata sulla tela, ma le dimensioni potrebbero essere errate. Nel passaggio successivo, la tela viene ridimensionata o calibrata secondo le dimensioni corrette.

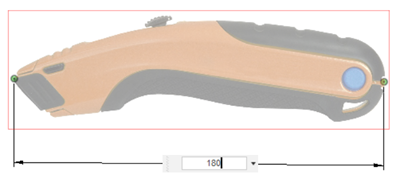

3. Calibrare l'immagine per una lunghezza del taglierino di 180 mm.

   1. Nel browser, fare clic sulla freccia a discesa accanto alla cartella Tele.
   2. Fare clic con il pulsante destro del mouse su UtilityKnife e selezionare Calibra.



   3. Selezionare la faccia Destra del ViewCube, in modo che l'asse Y punti verso destra e l'asse Z punti verso l'alto.



   4. Fare clic una volta sul punto più a sinistra sul taglierino.



   5. Fare clic una volta sul punto più a destra sul taglierino.



   6. Immettere 180 mm nel campo della lunghezza e premere INVIO.



   7. Se necessario, eseguire lo zoom indietro per visualizzare l'intero modello.

4. Creare un parallelepipedo con valori delle quote di 175 mm, 35 mm, 25 mm, simmetrico, speculare all'altezza e con 5 facce sulla lunghezza.



   1. Fare clic su Solido > Crea > Crea forma per aprire la scheda Forma.
   2. Fare clic su Forma > Crea > Parallelepipedo.
   3. Selezionare la faccia Destra del ViewCube, in modo che l'asse Y punti verso destra e l'asse Z punti verso l'alto.



   4. Selezionare il piano YZ come il piano per creare il parallelepipedo.
   5. Selezionare Centro come Tipo di rettangolo nella finestra di dialogo Parallelepipedo, quindi fare clic nel centro del piano.



   6. Trascinare il mouse in modo che le dimensioni del rettangolo coincidano con quelle della tela e fare clic per impostare le dimensioni iniziali.

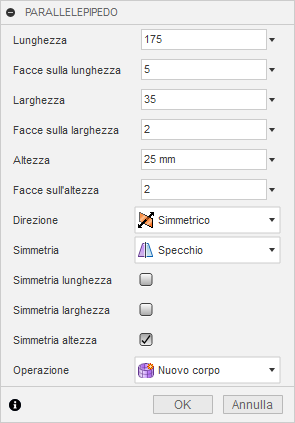

   7. Impostare Lunghezza del parallelepipedo su 175 mm, Larghezza su 35 mm e Altezza su 25 mm.
   8. Impostare le facce sulla lunghezza su 5 e le facce sulla larghezza e le facce sull'altezza su 2.
   9. Impostare l'opzione Simmetria su Speculare e selezionare Simmetria altezza nella finestra di dialogo Parallelepipedo.
   10. Fare clic su OK per completare il parallelepipedo.




Riepilogo dell'attività 1

In questa attività si è appreso come inserire un'immagine come una tela da utilizzare come riferimento per la creazione di una forma T-spline, quindi come scalare la tela alle dimensioni corrette. Infine, si è appreso come creare una forma primitiva del parallelepipedo T-spline come punto iniziale per la creazione della forma.
