Attività 4: collegamento del becco al secchio, creazione di un foro nella parte superiore e ispessimento delle pareti

In questa attività si apprenderà come effettuare le operazioni seguenti:

• Collegare il becco al corpo
• Creare un foro nella parte superiore del secchio in modo da potervi aggiungere acqua
• Ispessire le pareti per rafforzarle

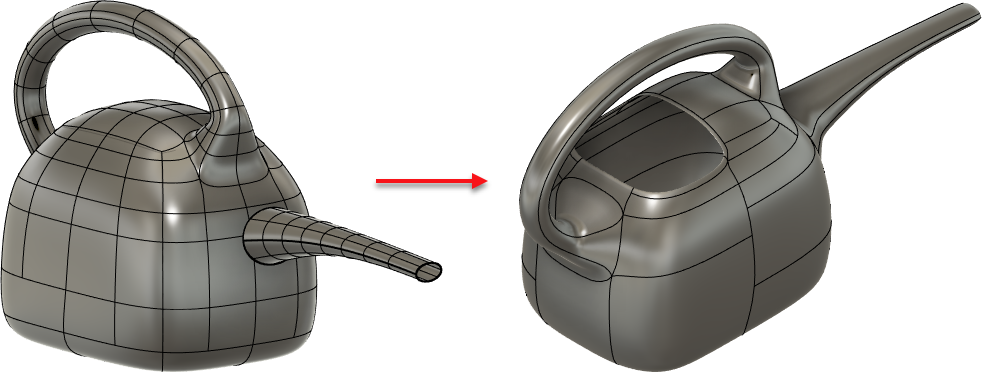

Secchio con becco creato nella attività 3 (a sinistra) e secchio completato con foro, becco collegato e pareti ispessite (a destra).

Prerequisiti

• Aprire il file salvato al termine della attività 3.

Passaggi

1. Unire il becco al corpo utilizzando un ponte con un valore Facce di 3.

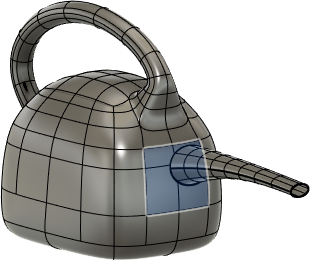

   1. Selezionare (MAIUSC + CLIC) le quattro facce alla base del becco.

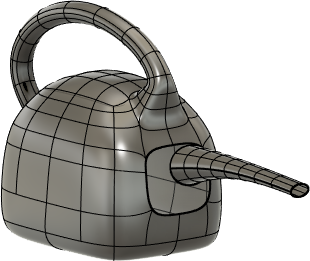

   2. Premere CANC per eliminare le facce.



   3. Nel menu Forma, fare clic su Modifica > Ponte.

      Viene visualizzata la finestra di dialogo Ponte.

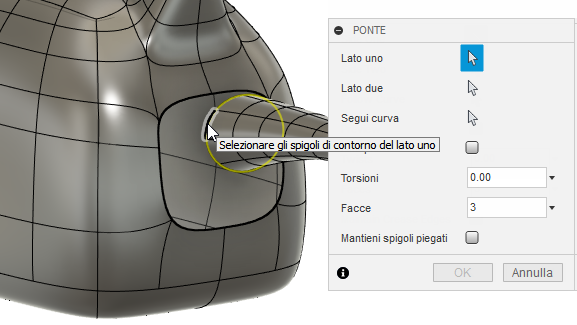

   4. Con l'opzione Lato uno impostata su Seleziona nella finestra di dialogo Ponte, fare doppio clic sullo spigolo della base del becco.

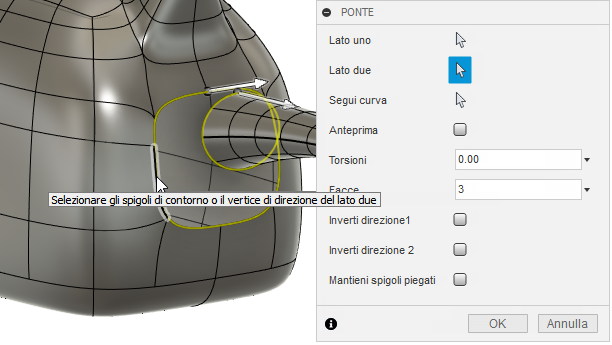

   5. Impostare l'opzione Lato due su Seleziona , quindi fare doppio clic su uno spigolo dell'apertura del secchio.



   6. Immettere 3 nella casella Facce.

      Ciò determina il numero di divisioni da creare tra le due aperture unite.

   7. Fare clic su OK.

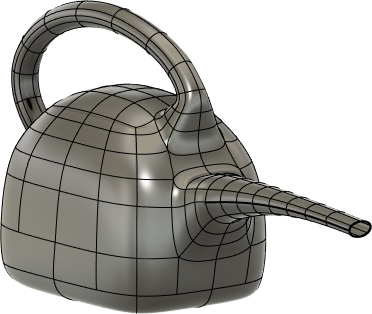

      Il becco viene collegato al secchio.

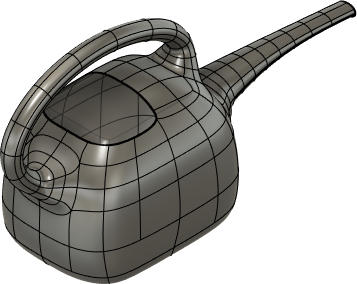

2. Eliminare le 16 facce nella parte superiore dell'innaffiatoio per creare un'apertura per l'acqua.

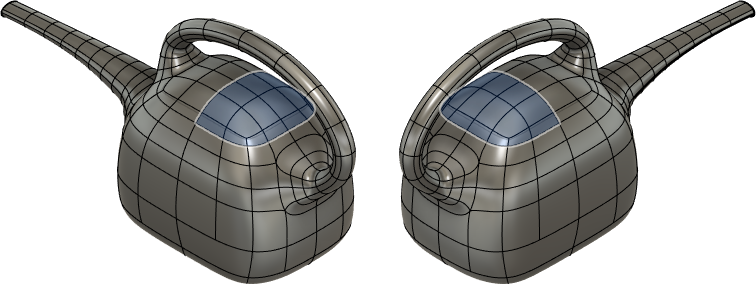

   1. Selezionare (MAIUSC + CLIC) le 16 facce verso il retro della parte superiore dell'innaffiatoio.



   2. Premere CANC per eliminare le facce.



3. Ispessire il corpo di 2,5 mm utilizzando il tipo di ispessimento Arrotondato.

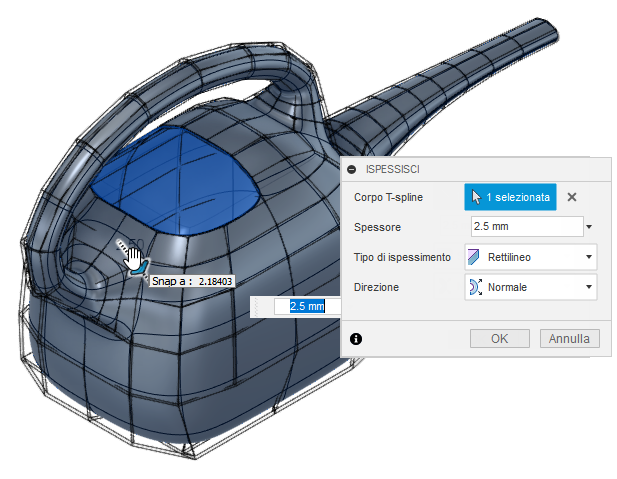

   1. Nella barra degli strumenti Forma, fare clic su Modifica > Ispessisci.

      Viene visualizzata la finestra di dialogo Ispessisci. Con il corpo T-spline impostato per la selezione, fare clic in un punto qualsiasi del corpo.



   2. Impostare Ispessisci su 2,5 mm, Tipo di ispessimento su Arrotondato e Direzione su Normale.

   3. Fare clic su OK.

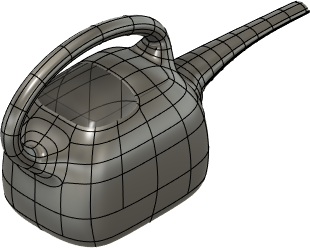

      Viene aggiunto spessore al secchio.

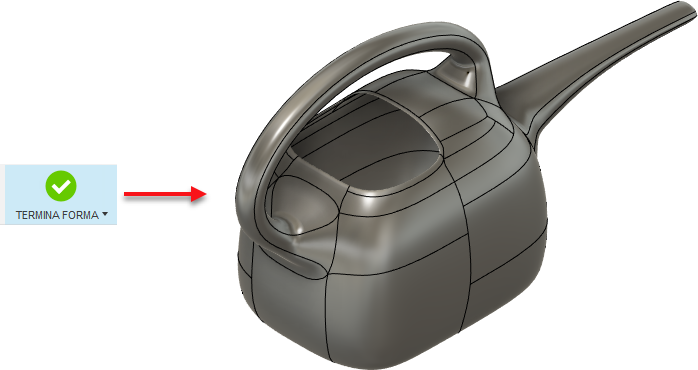

   4. Nella barra degli strumenti Forma, fare clic su Termina forma per completare l'innaffiatoio.



Riepilogo dell'attività 4

In questa attività si è appreso come effettuare le operazioni seguenti:

• Collegare il becco al corpo
• Creare un foro nella parte superiore del secchio in modo da potervi aggiungere acqua
• Ispessire le pareti per rafforzarle

Secchio con becco creato nella attività 3 (a sinistra) e secchio completato con foro, becco collegato e pareti ispessite (a destra).
