Attività 3: creazione del becco

In questa attività si apprenderà come effettuare le operazioni seguenti:

Creare un piano di costruzione angolato rispetto all'asse XY di origine
Creare un piano di costruzione con offset rispetto al piano angolato
Disegnare un'ellisse al centro della parte posteriore del corpo utilizzando il nuovo piano di offset; questo è il profilo per l'inizio del becco
Creare un piano di costruzione angolato che interseca la nuova ellisse lungo il relativo asse orizzontale
Creare un piano di costruzione con offset rispetto al piano dell'ellisse angolato
Creare un'ellisse sul nuovo piano di costruzione da utilizzare come il profilo della bocca per il becco
Creare il becco utilizzando i due profili ellittici creati

primitiva parallelepipedo

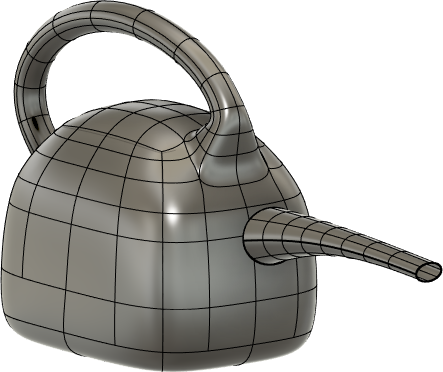

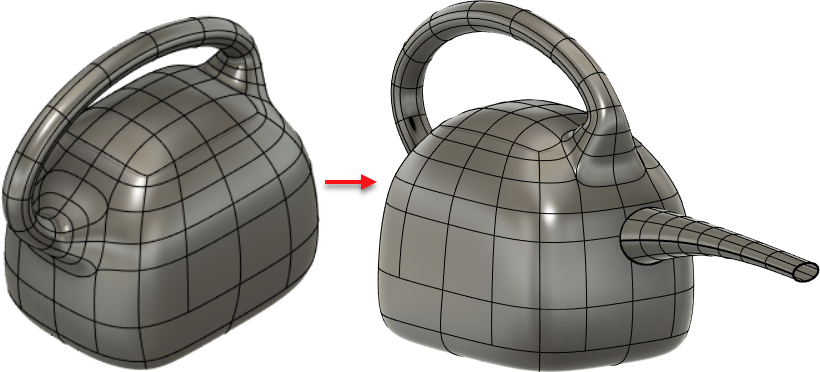

Secchio con maniglia creato nella attività 2 (a sinistra) ed esempio completato con un becco (a destra).

Prerequisiti

Aprire il file salvato al termine della attività 2.

Passaggi

Creare un piano angolato rispetto al piano XY di 7 gradi.

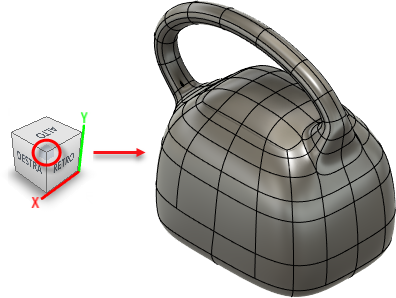

1. Fare clic sull'angolo posteriore destro del ViewCube per ruotare il modello.
2. Nella barra degli strumenti Forma, fare clic su Costruzione > Piano in corrispondenza dell'angolo.

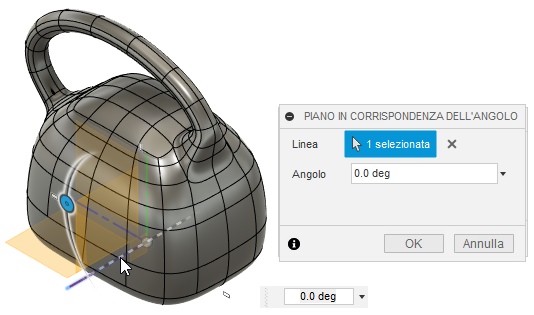

3. Fare clic sull'asse X.

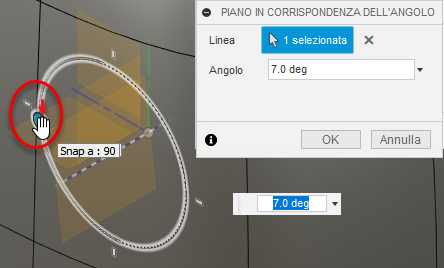

4. Trascinare verso il basso sulla maniglia per ruotare il nuovo piano di 7 gradi.

  Suggerimento Se non è possibile trascinare esattamente di 7 gradi, immettere 7 gradi nella casella Angolo.
5. Fare clic su OK.

  Viene creato un piano angolato di 7 gradi rispetto al piano XY.
Creare un piano con offset di 155 mm rispetto al piano angolato.
1. Nella barra degli strumenti Forma, fare clic su Costruzione > Piano di offset.

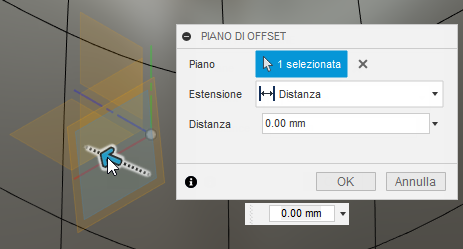

2. Fare clic sul piano angolato creato.

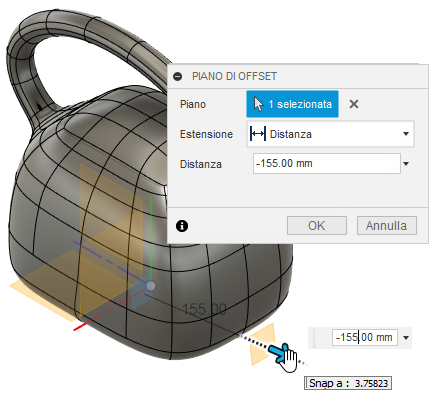

3. Trascinare verso l'esterno (verso la parte posteriore del corpo).

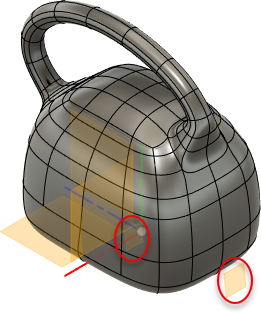

4. Immettere 155 mm nella casella della distanza e fare clic su OK.

  Ora è possibile utilizzare questo offset per disegnare un'ellisse che verrà utilizzata per la base del becco dell'innaffiatoio.
Disegnare un'ellisse al centro della parte posteriore del corpo, sul piano di offset creato.

L'ellisse sarà uno dei due profili utilizzati per creare il becco.

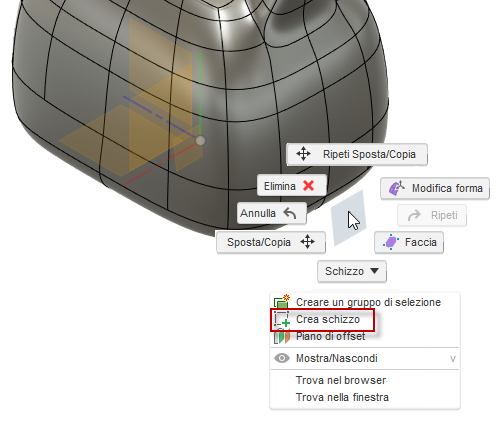

1. Fare clic con il pulsante destro del mouse sul piano di offset nella parte inferiore del progetto, quindi selezionare Schizzo.

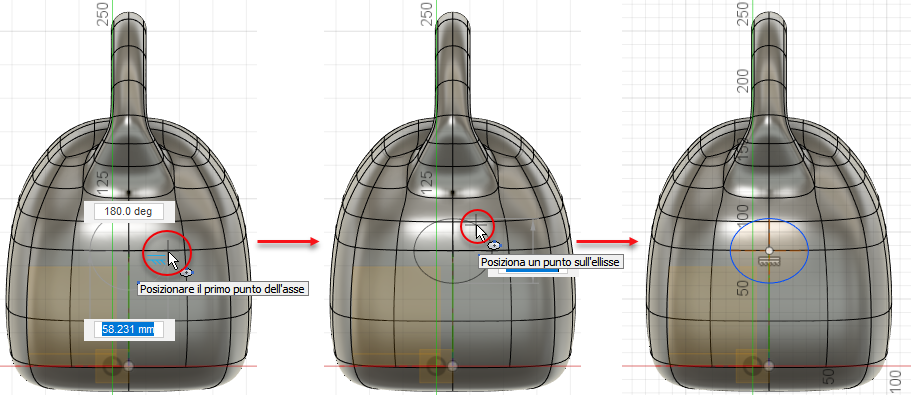

2. Nella barra degli strumenti Schizzo, fare clic su Crea > Ellisse.

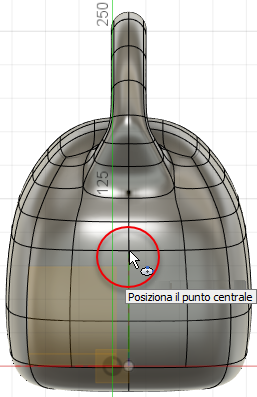

3. Sul lato posteriore del corpo, fare clic nel centro dei segmenti per posizionare il punto centrale dell'ellisse.
4. Fare clic a destra del punto centrale per creare il primo punto dell'asse e sopra il punto centrale per creare l'ellisse.

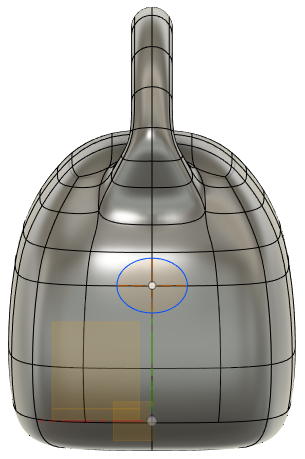

Impostare l'altezza dell'ellisse su 35 mm e la larghezza su 45 mm.
1. Fare clic sull'ellisse, quindi selezionare Quota nella barra degli strumenti Schizzo.
2. Fare clic appena sopra l'ellisse per visualizzare il relativo raggio sulla larghezza.
3. Fare doppio clic sul raggio sulla larghezza e immettere un valore di 22,5 mm, in modo che la larghezza completa dell'ellisse sia di 45 mm.

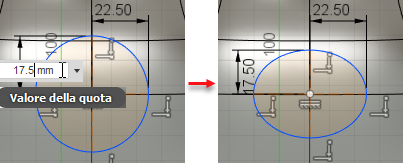

4. Con l'opzione Quota ancora abilitata, fare clic sull'ellisse, quindi fare clic su un lato dell'ellisse per visualizzarne il relativo raggio sull'altezza.
5. Fare doppio clic sul raggio sull'altezza e immettere 17,5 mm, in modo che l'altezza totale sia di 35 mm.
6. Fare clic su Concludi schizzo.

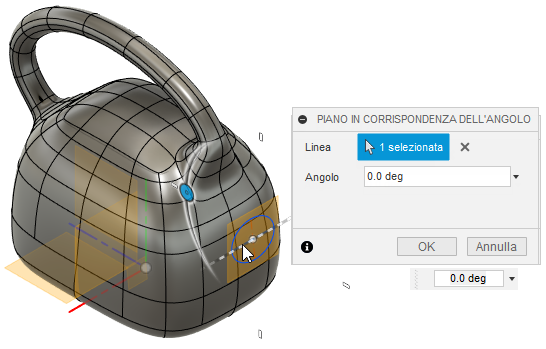

Creare un piano che interseca l'asse orizzontale dell'ellisse, con un angolo di 5 gradi.
1. Nella barra degli strumenti Forma, fare clic su Costruzione > Piano in corrispondenza dell'angolo.
2. Fare clic sull'asse orizzontale dell'ellisse.
3. Fare clic su Destra sul ViewCube ed eseguire lo zoom avanti per visualizzare meglio il nuovo piano.

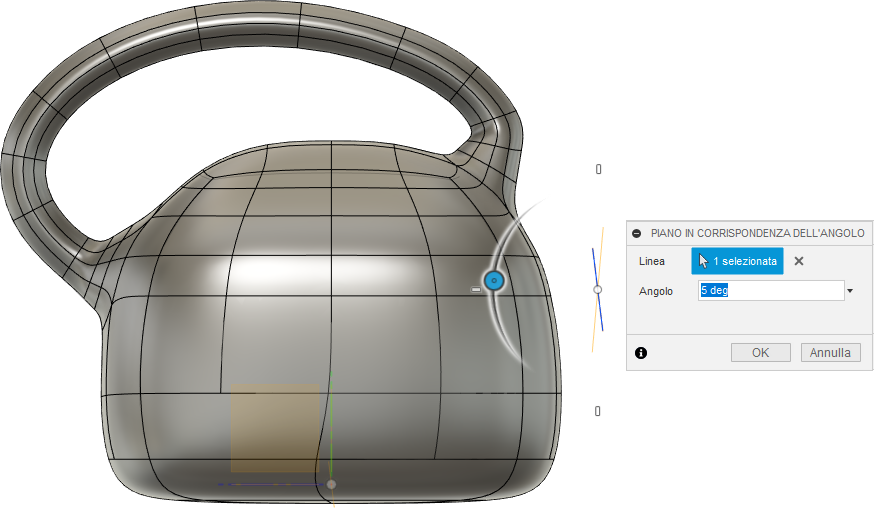

4. Immettere 5 gradi nella casella Angolo.
5. Fare clic su OK per creare il piano angolato.
Creare un piano con offset di 200 mm rispetto al nuovo piano angolato.
1. Nella barra degli strumenti Forma, fare clic su Costruzione > Piano di offset.

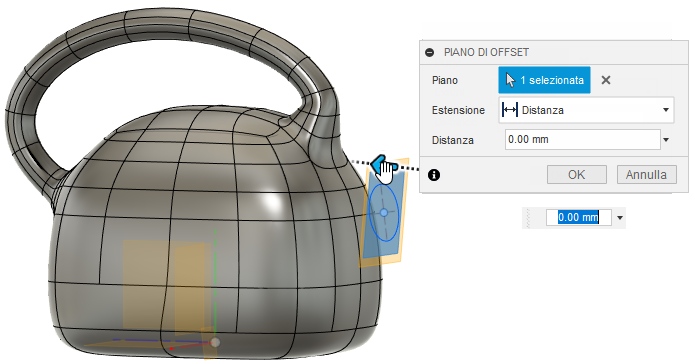

2. Fare clic sul piano angolato creato.

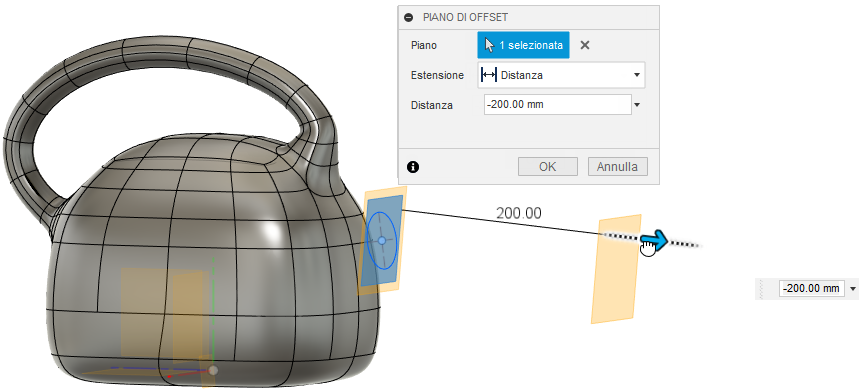

3. Trascinare allontanandosi dalla parte posteriore del corpo fino a quando il piano di offset si trova ad una distanza di 200 mm.
4. Fare clic su OK.

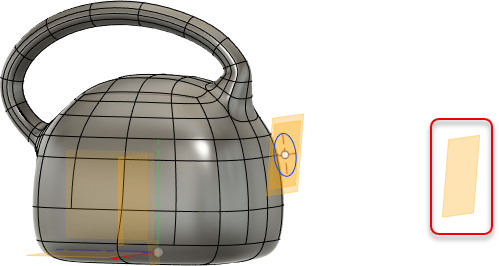

  Il piano di offset viene creato. Ora è possibile utilizzare questo offset per disegnare un'ellisse che verrà utilizzata per l'estremità del becco dell'innaffiatoio.
Creare un'ellisse sul nuovo piano di offset con altezza di 15 mm e larghezza di 25 mm.

****Nota In questo passaggio viene descritto un metodo di quotatura diverso rispetto a quello utilizzato per l'altra ellisse in questa esercitazione. Provare entrambi i metodi e utilizzare quello più adatto alle proprie esigenze.

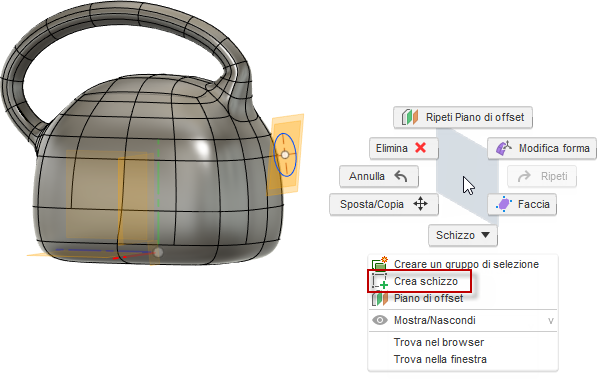

1. Fare clic con il pulsante destro del mouse sul nuovo piano di offset, quindi scegliere Crea schizzo.
2. Nella barra degli strumenti Schizzo, fare clic su Crea > Ellisse.

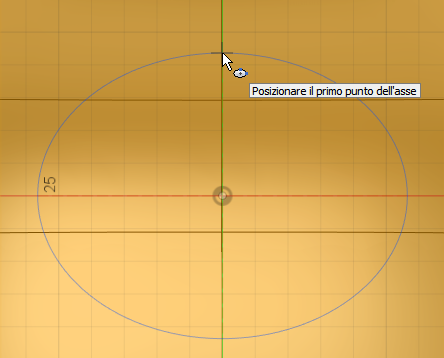

3. Fare clic nella parte superiore dell'ellisse esistente per impostarla come il punto centrale della nuova ellisse.

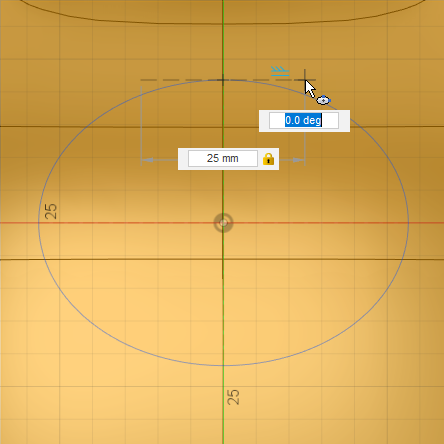

4. Spostare il mouse verso destra lungo l'asse orizzontale finché la larghezza della nuova ellisse non raggiunge i 25 mm, quindi premere INVIO per impostarla.

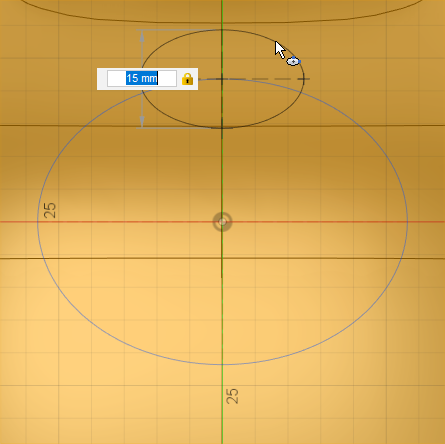

5. Spostare il mouse verso l'alto finché l'altezza della nuova ellisse non raggiunge i 15 mm, quindi premere INVIO per impostarla.
6. Fare clic su Concludi schizzo.

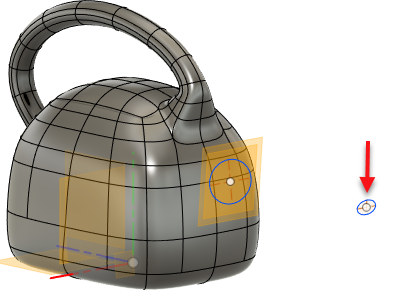

  L'ellisse viene creata.
Creare un becco utilizzando i due profili ellittici creati, con l'opzione Selezione catena abilitata, il loft dell'ellisse più piccola impostato su Direzione, l'opzione Spessore di valutazione impostata su 1,5 e il numero di facce in entrambe le direzioni impostato su 8.
1. Nella barra degli strumenti Forma, fare clic su Crea > Loft.

  Viene visualizzata la finestra di dialogo Loft.
2. Con l'opzione Profili impostata su Seleziona nella finestra di dialogo Loft, fare clic sull'ellisse più vicina al corpo, quindi sull'ellisse più lontana dal corpo.

  Questa operazione consente di impostarle come, rispettivamente, Profilo 1 e Profilo 2.

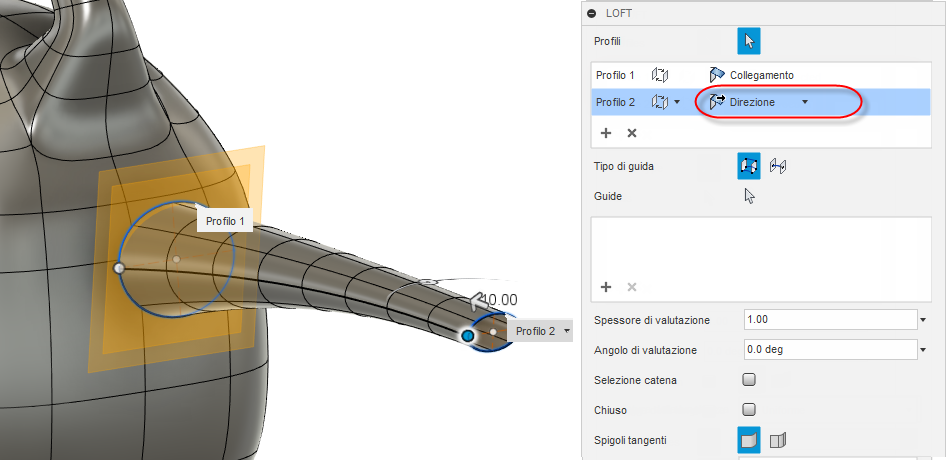

3. Nella finestra di dialogo Loft, impostare il tipo di loft del profilo dell'ellisse più piccola (Profilo 2) su Direzione.

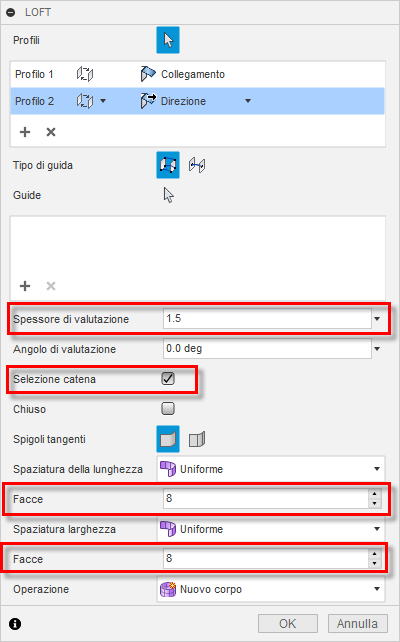

4. Nella finestra di dialogo Loft, impostare questi valori.
  - Spessore di valutazione: 1,5
  - Selezione catena: abilitata
  - Facce: 8 (in entrambe le direzioni)
5. Disattivare la visibilità per tutti i piani di costruzione (nodo Origine e nodo Costruzione).

  Questa operazione nasconde i piani di origine, nonché i piani angolati e di offset creati per realizzare il becco.
6. Fare clic su OK.

  Il becco viene creato.
7. Salvare il lavoro.

Riepilogo dell'attività 3

In questa attività si è appreso come effettuare le operazioni seguenti:

Creare un piano di costruzione angolato rispetto all'asse XY di origine
Creare un piano di costruzione con offset rispetto al piano angolato
Disegnare un'ellisse al centro della parte posteriore del corpo utilizzando il nuovo piano di offset; questo è il profilo per l'inizio del becco
Creare un piano di costruzione angolato che interseca la nuova ellisse lungo il relativo asse orizzontale
Creare un piano di costruzione con offset rispetto al piano dell'ellisse angolato
Creare un'ellisse sul nuovo piano di costruzione, da utilizzare come il profilo della bocca per il becco
Creare il becco utilizzando i due profili ellittici creati
