Attività 1: Impostare una nuova analisi delle frequenze modali

In questa attività l'utente creerà un nuovo studio, Studio 1 - Frequenze modali, per determinare la frequenza (tono musicale) della prima modalità di vibrazione fondamentale di un diapason. Per impostare lo studio, l'utente

• Impostare il numero di modalità
• Definire le dimensioni della mesh
• Selezionare il sistema di unità desiderato
• Verificare che il materiale del modello sia assegnato correttamente. Per default, il materiale dello studio di simulazione è lo stesso del materiale definito nell'area di lavoro Progettazione.

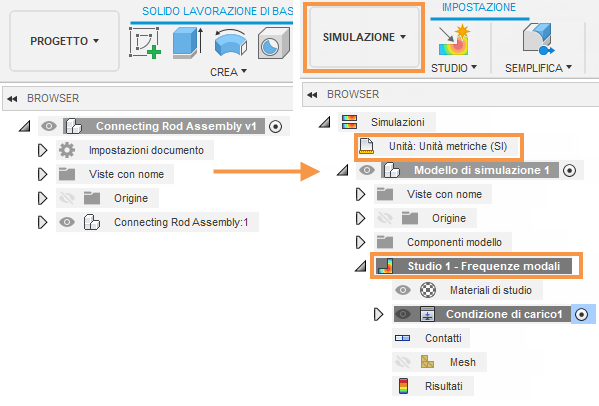

Browser quando il modello è importato per la prima volta (sinistra). Browser dopo la creazione di un nuovo studio di frequenze modali (destra).

Prerequisiti

• Fusion è stato avviato.
• Percorso file di dati: Samples > Basic Training > 11-Simulation > Tuning Fork-A4.

Passaggi

1. Aprire il modello di forma iniziale, Tuning Fork-A4, nella direzione Z verso l'alto dalla cartella Basic Training nel Pannello dati.

   1. Se il Pannello dati non è attualmente visualizzato, fare clic su Mostra pannello dati nella parte superiore dello schermo.
   2. Il livello superiore (la vista iniziale) del pannello dati è suddiviso in due sottosezioni: TUTTI I PROGETTI e CAMPIONI. Scorrere verso il basso fino a CAMPIONI.
   3. Fare doppio clic sulla cartella Basic Training per aprirla.
   4. Fare doppio clic sulla cartella 11 - Simulation per aprirla.
   5. Fare doppio clic sul modello Diapason-A4 per aprirlo nell'area grafica.


   Nota: Il modello di esempio è di sola lettura, pertanto è necessario salvarne una copia in un progetto personale.

2. Identificare un progetto personale in cui salvare i modelli di forma iniziale.

   1. Fare clic su File > Salva con nome.
   2. Immettere un nome, ad esempio Tuning Fork - A4, nel campo del nome.
   3. Espandere il pulsante freccia accanto al campo Posizione.
   4. Individuare e fare clic su un progetto esistente oppure fare clic su Nuovo progetto per iniziare un nuovo progetto.

3. Identificare o creare una cartella in cui salvare i modelli di forma iniziale.

   1. Fare doppio clic su una cartella nel progetto per selezionarla oppure creare una nuova cartella.
   2. Per creare una nuova cartella, fare clic su Nuova cartella.
   3. Digitare un nome, ad esempio Tuning Fork - A4 per la cartella.
   4. Premere INVIO.
   5. Fare doppio clic sulla nuova cartella per renderla la posizione di salvataggio del file corrente.
   6. Fare clic su Salva.

4. Creare un nuovo studio di simulazione Frequenze modali.

   1. Fare clic sul menu a discesa Cambia area di lavoro in alto a sinistra della barra degli strumenti e selezionare Simulazione.


   2. Nella finestra di dialogo Nuovi studi, selezionare Frequenze modali.

5. Impostare il Numero di modalità su 12 e la dimensione della mesh su 1,2 mm.

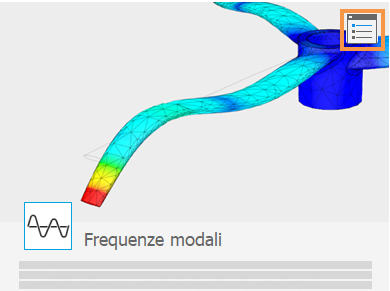

   1. Nell'angolo in alto a destra dell'immagine di anteprima di grandi dimensioni, fare clic sull'icona Impostazioni per accedere alla finestra di dialogo Impostazioni.



      Vengono visualizzate inizialmente le impostazioni Generale.
   2. Nelle impostazioni Generale, digitare 12 nel campo di input sotto il Numero di modalità attivato.
   3. Selezionare Mesh nel riquadro sinistro della finestra di dialogo per visualizzare le impostazioni della mesh.
   4. Fare clic su Dimensione assoluta e digitare 1,2 mm nel campo di input.
   5. Fare clic su Indietro per applicare le modifiche.
   6. Nella finestra di dialogo Nuovo studio, fare clic su Crea studio per creare lo studio e chiudere la finestra di dialogo.

6. Impostare il sistema di unità di default su Unità metriche (SI).

   1. Nel browser, posizionare il cursore su Unità: Personalizzata, quindi fare clic su Modifica.
   2. Nella finestra di dialogo Impostazioni unità, scegliere Unità metriche (SI) dall'elenco a discesa Gruppo di unità di default.
   3. Fare clic su OK per accettare la modifica e chiudere la finestra di dialogo.

7. Verificare che il materiale del diapason sia Acciaio inossidabile AISI 304.

   1. Fare clic su (area di lavoro Simulazione > scheda Setup > gruppo Materiali > Materiali di studio) per aprire la finestra di dialogo Materiali di studio.
   2. Nella finestra di dialogo Materiali di studio, verificare che il valore nella colonna Materiali di studio sia definito come segue:


      • A4 Tuning Fork (440 Hz): (uguale a modello) o Acciaio inossidabile AISI 304.
      Se non è così, selezionare il materiale corretto dall'elenco a discesa.
   3. Fare clic su OK per chiudere la finestra di dialogo Materiali di studio.

Riepilogo dell'attività 1

In questa attività, è stato creato uno studio di simulazione della frequenza modale per determinare la frequenza della prima modalità di vibrazione fondamentale di un diapason non modificato. Per definire i parametri dello studio, è stato necessario eseguire le seguenti operazioni

• Impostare il numero di modalità
• Definire le dimensioni della mesh
• Selezionare il sistema di unità desiderato
• Verificare la corretta assegnazione dei materiali del modello.
